ZDL-41000電動調節閥  概述：

    我們上海自動化儀表七廠的ZDL-41000電動調節閥由ZDL-21000系列電動單座調節閥和ZDL-41000系列電動套筒調節閥二個系列。電動調節閥由電動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分別配用從日本KOSO引進的3610L系列、從英國Rotork公司引進的ML系列、深圳萬訊自控有限公司與德國PS公司合資生產的PS系列等。

主要特點：
    ▲41000系列
    41000系列套筒閥是在閥體內插入一個圓筒形套筒，并以套筒為導向，配入了一個在其內上下滑動的閥芯，套筒壁上開有特定流量特性的窗孔，閥芯作上下運動，使套筒窗孔的流通面積發生變化，從而實現調節流量的目的。
    1.額定流量系數較大。
    2.閥芯采用平衡結構，允許使用壓差大。
    3.閥芯在套筒內運動，導向面積大，抗震性和耐磨性好。
    4.在結構上將密封面和節流面分開，介質流動時對密封面的沖刷減少，從而提高了使用壽命。
    5.適應性強，只需更換套筒就能滿足不同流量系數和不同流量特性的要求。
    6.采用輔助閥芯，可達到嚴密密封。
    7.易于拆卸、檢查和維修。
    由直行程電動執行機構和套筒閥兩部分引進產品組成。電動執行機構接受4～20mA直流控制信號，改變閥門開度，閥芯采用平衡型結構，使用壓差高。

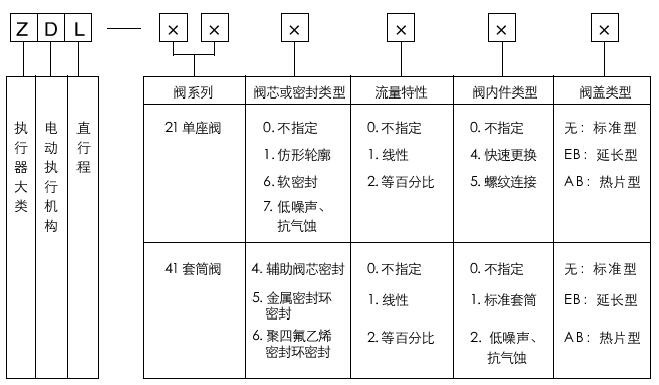

二、型號編制說明
型號編制說明


三、主要技術性能指標

I.本產品企業標準代號:Q/YXBM772

2.規格（見表1）

▲ZDL-41000

表1

壓力等級

口徑

150

300

600

900

1500

2500

11/2

○

○

○

—

—

—

2

○

○

○

○

○

○

3

○

○

○

○

○

○

4

○

○

○

○

○

○

6×3

○

○

—

—

—

—

6

○

○

○

○

○

○

8×4

○

○

—

—

—

—

8

○

○

○

○

○

—

10×6

○

○

—

—

—

—

注: (1) 6x3表示6"閥體內裝入3"閥內件，其余類推。



3.連接形式（見表2）

●套焊   △螺紋連接   □法蘭   ■對焊

注:法蘭連接標準按ANSI B16.5-1981 ;套焊、螺紋連接標準按ANSI B16.11-1980;對焊連接標準按ANSI B16.25-1979。

表2

口徑（英寸）

壓力等級ANSI Class

150

300

600

900/1500

2500

11/2

□●

□●

□△●

—

—

2

□●

□●

□△●

□●

□●

3

□■

□■

□■

□■

□■

4

□■

□■

□■

□■

□■

6×3

□■

□■

—

—

—

6

□■

□■

□■

□■

■

8×4

□■

□■

—

—

—

8

□■

□■

□■

□■

—

10×6

□■

□■

—

—

—



4.固有流量特性

▲ZDL-41000

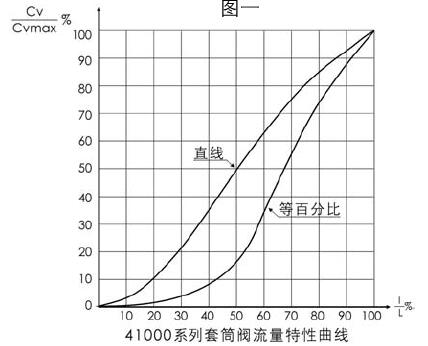

    標準閥內件有二種固有流量特性:直線和等百分比特性，特性曲線見圖二。

    低噪聲、抗氣蝕閥內件只有直線特性。

固有可調節比R:

100: 1(標準閥內件);

50: 1(低噪聲、抗氣蝕閥內件)

 ZDL-41000流量特性

5.電動執行機構主要技術參數（見表3）

項目

配用電動執行機構型號

3610L 系列

ML 系列

PS系列

輸入信號

4～20mA

1～5V

4～20mA ；

24VDC 脈沖

1～5VDC

DCS控制信號

4～20mA

2～10V

位移速度（mm/s）

1.7（361LSB-50）

2.0（361SC-99）

0.9（7ML）

1.2（11ML）

4.5（16ML）

1.0（PSL204、PSL208、PSL320）

電源電壓

220V 50Hz

380V  50/60Hz

220v 50Hz

環境溫度（℃）

-10～60

-30～70

-20～60（低于-20時裝加熱電阻）

外殼防護等級

IP55

IP68

IP55

防爆形式

普通型

普通型   防爆型

普通型

6.主要零件材料

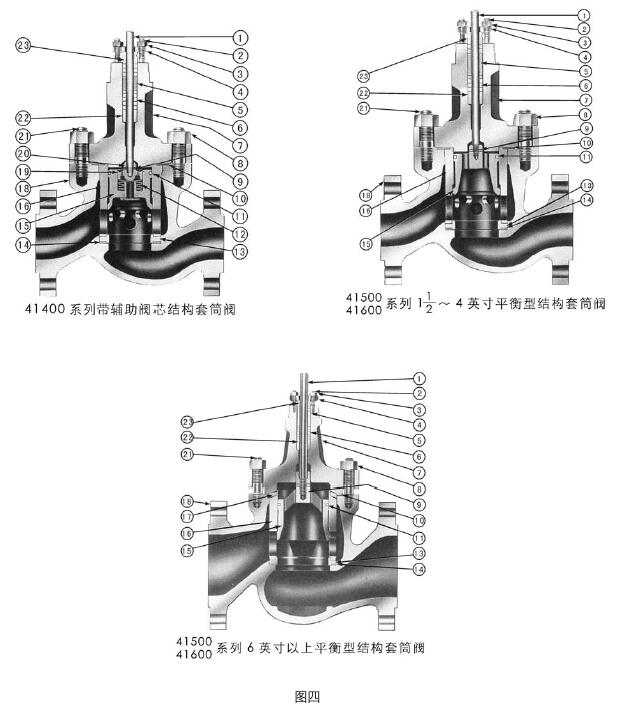

▲ZDL-41000主要零件材料（見圖四、表4）

表4

序號

零件名稱

材料

1

閥桿

SUS304、SUS31 6、SUS630、NCF750

6

填料

P45190"M,P"316和P"6610組合使用

7

閥蓋

ASTM A105, ASTM A182 F11、SUS304, SUS316

13

閥座

SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6

15

閥座

SUS403、SUS304, SUS316, SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6、SUS403堆焊Stellite No.6

16

套筒

SUS304鍍鉻, SUS316鍍鉻, SUS304氮化、SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6

18

閥體

SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M

22

導套

9Cr18, Stellite No.6（不銹鋼閥體用）

注:也可用國內同類材料。
