電壓表
產品說明：電壓表特性： 精度：1.5級環境溫度范圍：-25℃- +55℃ 外殼防護：按IP42/52耐振動：0.7g前面板尺寸：96x96mm,72x72mm,48x48mm,240x240mm,190x190mm儀表偏轉角：90° 240° 儀表標度
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：11111先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
電壓表特性：
精度：1.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
前面板尺寸：96x96mm,72x72mm,48x48mm,240x240mm,190x190mm
儀表偏轉角：90° 240°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定
電流表量限可定做+ - 刻度
電壓表產品分類 :
|
產品型號
|
展開角
|

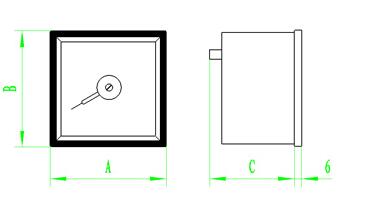

外型尺寸(A×B×C)
|
開孔尺寸
|
重量
|
備注
|
|
Q144-ZC
|
240°
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
|
|
Q96-ZC
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
|
|
|
Q72-ZC
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|
|
|
|
Q144-ZC-G
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
帶背光
|
|
|
Q96-ZC-G
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
||
|
Q72-ZC-G
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|
||
|
Q144-ZCA
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
帶報警
|
|
|
Q96-ZCA
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
||
|
Q72-ZCA
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|
||
|
Q144-ZCO
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
帶4~20mA隔離輸出
|
|
|
Q96-ZCO
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
||
|
Q72-ZCO
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|
||
|
Q144-BC
|
90°
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
|
|
Q96-BC
|
96×96×80
|
92+0.5×92+0.5
|
0.3
|
|
|
|
Q72-BC
|
72×72×80
|
68+0.5×68+0.5
|
0.25
|
|
|
|
Q48-BC
|
48×48×56
|
44+0.5×44+0.5
|
0.15
|
|
|
|
Q96D-BC
|
96×96×80
|
92+0.5×92+0.5
|
0.7
|
雙路直流表
|
|
|
Q144-BC-G
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
帶背光
|
|
|
Q96-BC-G
|
96×96×80
|
92+0.5×92+0.5
|
0.3
|
||
|
Q72-BC-G
|
72×72×80
|
68+0.5×68+0.5
|
0.25
|
||
|
Q96D-BC-G
|
48×48×56
|
68+0.5×68+0.5
|
0.15
|
雙路直流表帶背光
|
|
|
Q190D-BC
|
190×240×80
|
184+0.5×184+0.5
|
1.45
|
雙路直流表帶背光(挖泥船產量表）
|
|
|
Q240D-BC
|
240×240×80
|
228+0.5×228+0.5
|
2
|
||
|
Q144-BCA
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
帶報警
|
|
|
Q96-BCA
|
96×96×80
|
92+0.5×92+0.5
|
0.3
|
||
|
Q72-BCA
|
72×72×80
|
68+0.5×68+0.5
|
0.25
|
||
|
Q144-BCO
|
144×144×80
|
138+0.5×138+0.5
|
1.2
|
帶4~20mA隔離輸出
|
|
|
Q96-BCO
|
96×96×80
|
92+0.5×92+0.5
|
0.3
|
||
|
Q72-BCO
|
72×72×80
|
68+0.5×68+0.5
|
0.25
|
||
|
Q96H-BC
|
槽型
|
96×48×130
|
96+0.5×45+0.5
|
0.35
|
槽型
|
|
Q96H-BC-G
|
96×48×130
|
96+0.5×45+0.5
|
0.35
|
槽型帶背光
|
電壓表測量范圍：見下表
|
|
配75mA外附分流器接入
|
||||||
|
mV
|
V
|
mA
|
A
|
A
|
KA
|
||
|
0-200
|
0-1
|
0-100
|
0-0.5
|
0-75
|
0-1
|
0-10
|
0-1
|
|
0-300
|
0-3
|
0-150
|
0-1
|
0-100
|
0-2
|
0-15
|
0-1.5
|
|
0-500
|
0-5
|
0-300
|
0-2
|
0-150
|
0-3
|
0-20
|
0-2
|
|
0-600
|
0-7.5
|
0-350
|
0-3
|
0-200
|
0-5
|
0-30
|
0-3
|
|
|
0-10
|
0-500
|
0-5
|
0-300
|
|
0-50
|
0-4
|
|
|
0-15
|
0-600
|
0-15
|
0-500
|
|
0-75
|
0-4.5
|
|
|
0-20
|
0-700
|
0-20
|
0-600
|
|
0-100
|
0-5
|
|
|
0-30
|
0-800
|
0-30
|
4-20
|
|
0-150
|
0-6
|
|
|
0-50
|
|
0-50
|
|
|
0-200
|
0-7.5
|
|
|
0-75
|
|
|
|
|
0-300
|
|
|
|
|
|
|
|
|
0-500
|
|
|
|
|
|
|
|
|
0-750
|
|
連接外附分流器和表頭的定值導線電阻為0.035歐。

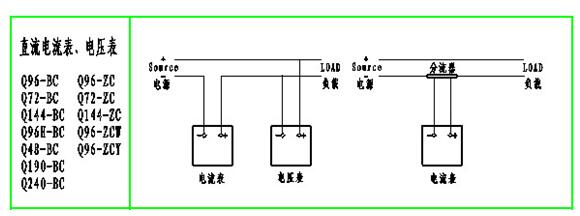

直流電流表電壓表接線圖：
