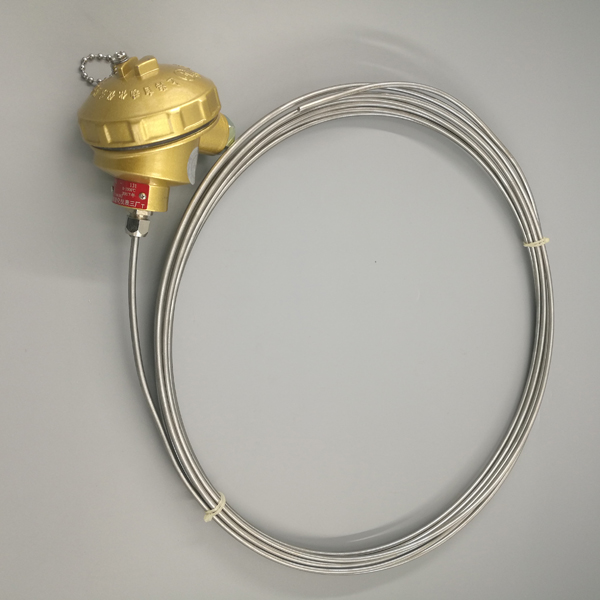

鎧裝熱電偶
產品說明：鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。
鎧裝熱電偶工作原理
鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
鎧裝熱電偶主要技術指標
●測溫范圍和準確度
|
類 別
|
代號
|
分度號
|
套管外徑mm
|
常用溫度℃
|
最高使用溫度℃
|
允許偏差△t
|
|
|
測量范圍℃
|
允差值
|
||||||
|
鎳鉻－銅鎳
|
WREK
|
E
|
≥Φ3
|
600
|
700
|
0～700
|
±2.5℃或±0.75%t
|
|
鎳鉻－鎳硅
|
WRNK
|
K
|
≥Φ3
|
800
|
900
|
0～900
|
±2.5℃或±0.75%t
|
|
銅－銅鎳
|
WRCK
|
T
|
≥Φ3
|
350
|
400
|
＜-200
|
未作規定
|
|
-40～350
|
±0.75%t
|
||||||
注：1）t為被測溫度的絕對值。
2）T型分度號產平需與廠方協商訂貨。
●鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
|
熱響應時間T0.5S
|
接殼式
|
絕緣式
|
|
套管直徑
|
||
|
2.0
|
0.4
|
0.5
|
|
3.0
|
0.6
|
1.2
|
|
4.0
|
0.8
|
2.5
|
|
5.0
|
1.2
|
4.0
|
|
6.0
|
2.0
|
6.0
|
|
8.0
|
4.0
|
8.0
|
●絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。
|
套管直徑mm
|
試驗電壓V-D.C
|
絕緣電阻MΩ.m
|
|
0.5～1.5
|
50±5
|
≥1000
|
|
＞1.5
|
500±50
|
≥1000
|
鎧裝熱電偶型號表示
|
W
|
R
|
規格
|
內容
|
||||||
|
|
|
N
|
|
鎳鉻－鎳硅
|
|||||
|
E
|
|
鎳鉻－銅鎳
|
|||||||
|
C
|
|
銅－銅鎳
|
|||||||
|
測溫元件材料
|
鎧裝式
|
-
|
1
|
|
無固定裝置式
|
||||
|
2
|
|
固定卡套螺紋
|
|||||||
|
3
|
|
可動卡套螺紋
|
|||||||
|
4
|
|
固定卡套法蘭
|
|||||||
|
5
|
|
可動卡套法蘭
|
|||||||
|
安
裝
固
定
形
式
|
0
|
|
絕緣式
|
||||||
|
2
|
|
接殼式
|
|||||||
|
3
|
|
防水式
|
|||||||
|
8
|
|
手柄式
|
|||||||
|
8
|
|
小接線盒式
|
|||||||
|
9
|
|
帶補償導線
|
|||||||
|
接
線
盒
形
式
|
1
|
|
絕緣式
|
||||||
|
2
|
|
接殼式
|
|||||||
|
8
|
|
接殼式(手柄式)
|
|||||||
|
9
|
|
絕緣式(手柄式)
|
|||||||
|
工作端形式
|
3
|
3對
|
|||||||
|
4
|
4對
|
||||||||
|
5
|
5對
|
||||||||
|
6
|
6對
|
||||||||
|
多
對
式
|
|
||||||||
|
W
|
R
|
□
|
K
|
-
|
□
|
□
|
□
|
□
|
|
●鎧裝熱電偶外徑和名義長度標準規格
|
鎧裝熱電偶外徑 d mm
|
||||
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
|
50
75
100
150
200
250
300
400
500
750
1000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
1500
|
注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
1. 無固定裝置式鎧裝熱電偶
|
名稱
|
型號
|
分度號
|
工作端形式
|
|
單支鎳鉻-銅鎳
|
WREK-101
WREK-121
WREK-131
WREK-181
WREK-187
WREK-191
|
E
(EA-2)﹡
|
絕緣式
|
|
WREK-102
WREK-122
WREK-132
WREK-182
WREK-188
WREK-192
|
接殼式
|
||
|
雙支鎳鉻-銅鎳
|
WREK2-121
WREK2-131
|
絕緣式
|
|
|
WREK2-122
WREK2-132
|
接殼式
|
||
|
單支鎳鉻-鎳硅
|
WRNK-101
WRNK-121
WRNK-131
WRNK-181
WRNK-187
WRNK-191
|
K
(EU-2)﹡
|
絕緣式
|
|
WRNK-102
WRNK-122
WRNK-132
WRNK-182
WRNK-188
WRNK-192
|
接殼式
|
||
|
雙支鎳鉻-鎳硅
|
WRNK2-121
WRNK2-131
|
絕緣式
|
|
|
WRNK2-122
WRNK2-132
|
接殼式
|
||
|
單支銅-銅鎳
|
WRCK-101
WRCK-121
WRCK-131
WRCK-181
WRCK-187
WRCK-191
|
T
(CK)﹡
|
絕緣式
|
|
WRCK-102
WRCK-122
WRCK-132
WRCK-182
WRCK-188
WRCK-192
|
接殼式
|
||
|
雙支銅-銅鎳
|
WRCK2-121
WRCK2-131
|
絕緣式
|
|
|
WRCK2-122
WRCK2-132
|
接殼式
|
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
2. 固定卡套螺紋裝置式鎧裝熱電偶
|
名稱
|
型號
|
分度號
|
工作端形式
|
|
單支鎳鉻-銅鎳
|
WREK-201
WREK-221
WREK-231
WREK-281
WREK-291
|
E
(EA-2)﹡
|
絕緣式
|
|
WREK-202
WREK-222
WREK-232
WREK-282
WREK-292
|
接殼式
|
||
|
雙支鎳鉻-銅鎳
|
WREK2-221
WREK2-231
|
絕緣式
|
|
|
WREK2-222
WREK2-232
|
接殼式
|
||
|
單支鎳鉻-鎳硅
|
WRNK-201
WRNK-221
WRNK-231
WRNK-281
WRNK-291
|
K
(EU-2)﹡
|
絕緣式
|
|
WRNK-202
WRNK-222
WRNK-232
WRNK-282
WRNK-292
|
接殼式
|
||
|
雙支鎳鉻-鎳硅
|
WRNK2-221
WRNK2-231
|
絕緣式
|
|
|
WRNK2-222
WRNK2-232
|
接殼式
|
||
|
單支銅-銅鎳
|
WRCK-201
WRCK-221
WRCK-231
WRCK-281
WRCK-291
|
T
(CK)﹡
|
絕緣式
|
|
WRCK-202
WRCK-222
WRCK-232
WRCK-282
WRCK-292
|
接殼式
|
||
|
雙支銅-銅鎳
|
WRCK2-221
WRCK2-231
|
絕緣式
|
|
|
WRCK2-222
WRCK2-232
|
接殼式
|
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
3. 可動卡套螺紋裝置式鎧裝熱電偶
|
名稱
|
型號
|
分度號
|
工作端形式
|
|
單支鎳鉻-銅鎳
|
WREK-301
WREK-321
WREK-331
WREK-381
WREK-387
WREK-391
|
E
(EA-2)﹡
|
絕緣式
|
|
WREK-302
WREK-322
WREK-332
WREK-382
WREK-388
|
接殼式
|
||
|
雙支鎳鉻-銅鎳
|
WREK2-321
WREK2-331
|
絕緣式
|
|
|
WREK2-322
WREK2-332
|
接殼式
|
||
|
單支鎳鉻-鎳硅
|
WRNK-301
WRNK-321
WRNK-331
WRNK-391
WRNK-381
WRNK-387
|
K
(EU-2)﹡
|
絕緣式
|
|
WRNK-302
WRNK-322
WRNK-332
WRNK-392
WRNK-382
WRNK-388
|
接殼式
|
||
|
雙支鎳鉻-鎳硅
|
WRNK2-321
WRNK2-331
|
絕緣式
|
|
|
WRNK2-322
WRNK2-332
|
接殼式
|
||
|
單支銅-銅鎳
|
WRCK-301
WRCK-321
WRCK-331
WRCK-391
WRCK-381
WRCK-387
|
T
(CK)﹡
|
絕緣式
|
|
WRCK-302
WRCK-322
WRCK-332
WRCK-392
WRCK-382
WRCK-388
|
接殼式
|
||
|
雙支銅-銅鎳
|
WRCK2-321
WRCK2-331
|
絕緣式
|
|
|
WRCK2-322
WRCK2-332
|
接殼式
|
注：（1）套管外徑d(mm)：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
（2）打“﹡”分度號作特殊規格訂貨
4. 固定卡套法蘭裝置式鎧裝熱電偶
|
名稱
|
型號
|
分度號
|
工作端形式
|
|
單支鎳鉻-銅鎳
|
WREK-401
WREK-421
WREK-431
WREK-481
WREK-491
|
E
(EA-2)﹡
|
絕緣式
|
|
WREK-402
WREK-422
WREK-432
WREK-482
WREK-492
|
接殼式
|
||
|
雙支鎳鉻-銅鎳
|
WREK2-421
WREK2-431
|
絕緣式
|
|
|
WREK2-422
WREK2-432
|
接殼式
|
||
|
單支鎳鉻-鎳硅
|
WRNK-401
WRNK-421
WRNK-431
WRNK-481
WRNK-491
|
K
(EU-2)﹡
|
絕緣式
|
|
WRNK-402
WRNK-422
WRNK-432
WRNK-482
WRNK-492
|
接殼式
|
||
|
雙支鎳鉻-鎳硅
|
WRNK2-421
WRNK2-431
|
絕緣式
|
|
|
WRNK2-422
WRNK2-432
|
接殼式
|
||
|
單支銅-銅鎳
|
WRCK-401
WRCK-421
WRCK-431
WRCK-491
WRCK-481
|
T
(CK)﹡
|
絕緣式
|
|
WRCK-402
WRCK-422
WRCK-432
WRCK-492
WRCK-482
|
接殼式
|
||
|
雙支銅-銅鎳
|
WRCK2-421
WRCK2-431
|
絕緣式
|
|
|
WRCK2-422
WRCK2-432
|
接殼式
|
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
5. 可動卡套法蘭裝置式鎧裝熱電偶
|
名稱
|
型號
|
分度號
|
工作端形式
|
|
單支鎳鉻-銅鎳
|
WREK-501
WREK-521
WREK-531
WREK-581
WREK-591
|
E
(EA-2)﹡
|
絕緣式
|
|
WREK-502
WREK-522
WREK-532
WREK-582
WREK-592
|
接殼式
|
||
|
雙支鎳鉻-銅鎳
|
WREK2-521
WREK2-531
|
絕緣式
|
|
|
WREK2-522
WREK2-532
|
接殼式
|
||
|
單支鎳鉻-鎳硅
|
WRNK-501
WRNK-521
WRNK-531
WRNK-581
WRNK-591
|
K
(EU-2)﹡
|
絕緣式
|
|
WRNK-502
WRNK-522
WRNK-532
WRNK-592
WRNK-582
|
接殼式
|
||
|
雙支鎳鉻-鎳硅
|
WRNK2-521
WRNK2-531
|
絕緣式
|
|
|
WRNK2-522
WRNK2-532
|
接殼式
|
||
|
單支銅-銅鎳
|
WRCK-501
WRCK-521
WRCK-531
WRCK-591
WRCK-581
|
T
(CK)﹡
|
絕緣式
|
|
WRCK-502
WRCK-522
WRCK-532
WRCK-592
WRCK-582
|
接殼式
|
||
|
雙支銅-銅鎳
|
WRCK2-521
WRCK2-531
|
絕緣式
|
|
|
WRCK2-522
WRCK2-532
|
接殼式
|
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑d（mm）：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
