如何將差壓變送器和流量變送器連接到多個過程
來源：上海自動化儀表有限公司作者：發表時間：2018-12-10 08:22:39【小中大】
在本次會議中，我們將討論如何將差壓變送器和流量變送器連接到多個過程

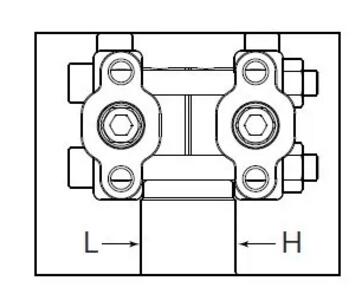

檢查變送器的高壓/低壓側
差壓變送器的檢測單元分別帶有代表高壓側和低壓側的符號H和L此外，在下部過程連接處提供排氣/排水塞，而在上部過程連接處連接脈沖管。

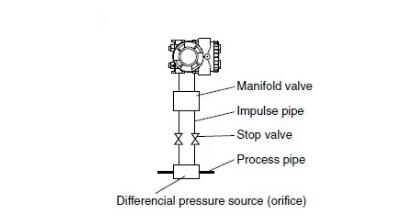

流量測量（如果是氣體）
將變送器放在差壓源上方。

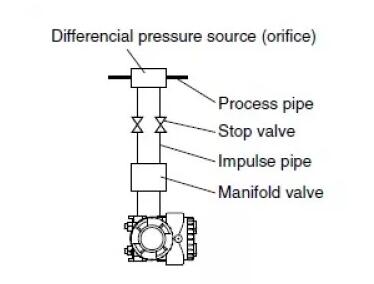

流量測量（如果是液體）
將變送器放在差壓源下方。制作管道，使脈沖管中的氣體不會輸送到變送器，并根據需要加入氣體儲存器。

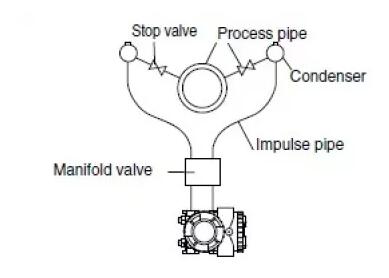

流量測量（如果是蒸汽）
在過程水龍頭附近設置兩個相同高度的冷凝器。
用冷凝水填充冷凝器和變送器之間的管線。根據需要安裝排水口。

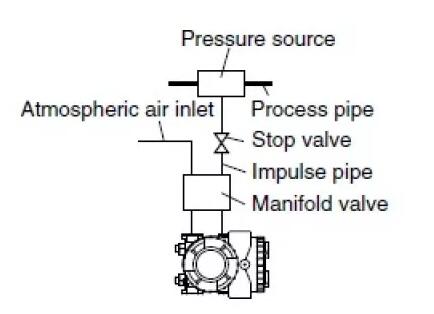

壓力測量（如果是液體）
可以使用安裝的歧管閥檢查零點。

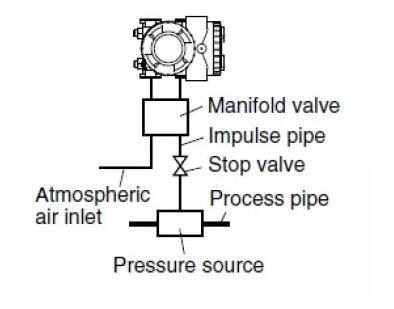

壓力測量（如果是氣體）
將變送器安裝在過程管道上方，以防止?jié)駳膺M(jìn)入變送器內部。
液位測量

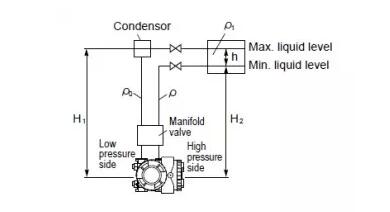

1）如果是濕腿：
對于測量，將油箱的最高液位攻絲與變送器的低壓側連接，并將油箱的最低液位攻絲與變送器的高壓側連接。
水平計算公式
LRV：ρH2 - ρ0H1URV
：ρH2+ρ1h - ρ0H1
跨度（ΔP）：ρ1hLRV
：測量下限（0％點）
URV：測量上限（100％點）
ρ0，ρ，ρ1：密度
H1，H2：液位，
h：液位變化

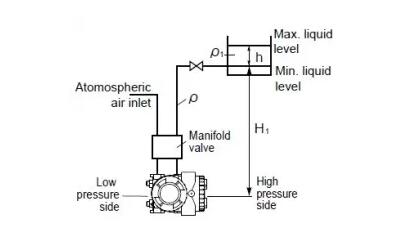

2）如果腿干：
對于開放式儲罐，將變送器的低壓側打開至大氣。
水平計算公式
LRV：ρH1URV
：ρH1+ρ1h
跨度（DP）：ρ1hLRV
：測量下限（0％點）
URV：測量上限（100％點）
ρ，ρ1：密度
H1：液位，h ：液位變化
