淺談關于相序指示器定義以及類型

來源：上海自動化儀表有限公司作者：發表時間：2018-12-14 08:51:07【小中大】

定義：用于確定三相系統序列的儀器稱為相序指示器。電源順序的改變改變了機器的旋轉方向。因此整個供應系統將受到影響。為了正確連接，必須知道可以通過使用上海自一船用儀表有限公司相序指示器完成的階段的順序。

什么是相序？

相序是多相系統達到其最大值的階段的順序。考慮R，Y和B是供應系統的三個階段。三相之間的相位角可以通過將總相數除以360°來確定。在三相系統中，相分開120°的角度。

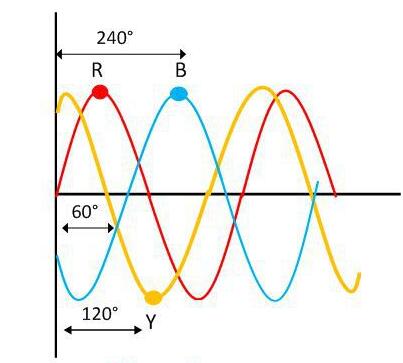

三相的波形如下圖所示。

下面給出的等式表示每個階段的值。

相序指示器的類型

相序指示器有兩種類型。他們是

旋轉型

靜態類型

旋轉型相序指示器

旋轉型相序指示器通過旋轉放置在儀器中心的盤來顯示相序的方向。它有三個端子連接到被測設備的端子。

旋轉相序指示器的工作原理類似于感應電動機的工作原理。感應電動機的線圈是星形連接的。電源的相序是RYB。當給電動機線圈供電時，線圈中會產生旋轉磁場。該旋轉磁場在鋁盤中引起渦流EMF。

渦流EMF會在光盤中產生渦流。渦流和旋轉磁場的相互作用產生扭矩，因此盤開始旋轉。盤的方向顯示供應系統的相序。如果光盤以順時針方向旋轉，則相序?yàn)镽YB。鋁盤的逆時針方向是由于反相序列。

靜態類型相序指示器

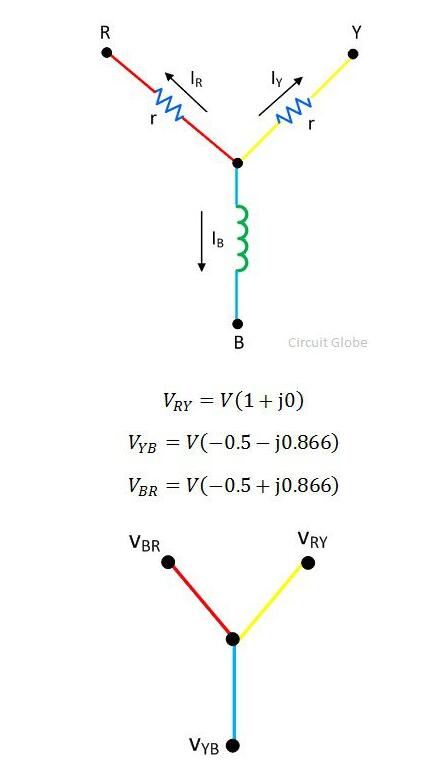

靜態相序指示器包括兩個燈和一個電感器。使用其相序的裝置連接到靜態相序指示器。如果燈1昏暗并且燈2發亮，則供給的相序是RYB。
