關于電動氣動調節閥閥門原理和原理圖應用詳談
來源：上海自動化儀表有限公司作者：發表時間：2018-12-24 08:45:38【小中大】
電動氣動調節閥

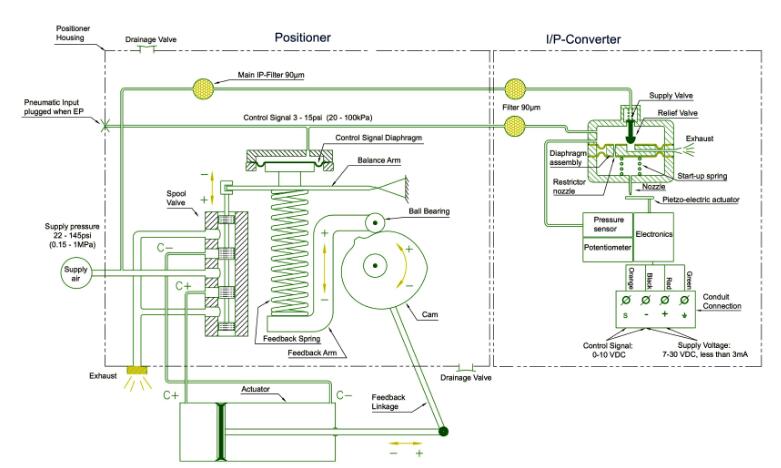

簡單的設計和概念等同于這些組件的簡單操作：
氣動調節閥
歧管耦合I / P轉換器
供應壓力高達145 PSI連接到設備的供應端口（在量塊側標記為S），執行器端口（標記為C +和C-）連接到雙作用或單作用（彈簧復位執行器 - 旋轉或線性）執行器。C +端口是調節閥開放端口。
然后將儀器信號（通常為4-20 mA）連接到I / P連接塊。應插入氣動Ip端口（位于?“端口側）。
由于設備上沒有電子信號，調節閥穩定，但沒有發生執行器移動。I / P直接與氣動調節閥連接;我們的外部安裝（EX和FF單元）內部安裝了定制設計的適配器。
通過調節閥供應端口提供I / P（最高145 psi）的空氣供應。I / P轉換器將0-10V DC信號轉換為內部發送到調節閥膜片的3-15 psi信號。電壓變化導致I / P響應并向調節閥隔膜發送氣動信號（內部），使隔膜移動，并使滑閥（氣動梭閥）移動，向執行器發送空氣。
當致動器移動時，通過致動器連桿和調節閥主軸/凸輪組件提供到調節閥的反饋。當執行器移動時，主軸/凸輪旋轉并根據mA輸入信號轉到所需的“設定點”。一旦達到設定點，就保持穩定狀態位置，并且供應空氣在端口之間“平衡”。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表七廠欄目頻道。
