深入了解插入式靶式流量計工作原理
來源：上海自動化儀表有限公司作者：發表時間：2019-01-15 08:46:45【小中大】
工作原理：
當承載工藝流體的管道尺寸較大時，安裝全直徑流量計來測量流體流速可能是不切實際或成本過高的。許多應用的實際替代方案是安裝上海自動化儀表有限公司插入式靶式流量計：可以插入管道或從管道中取出的探頭，以測量管道橫截面區域（通常是中心）的一個區域中的流體速度。

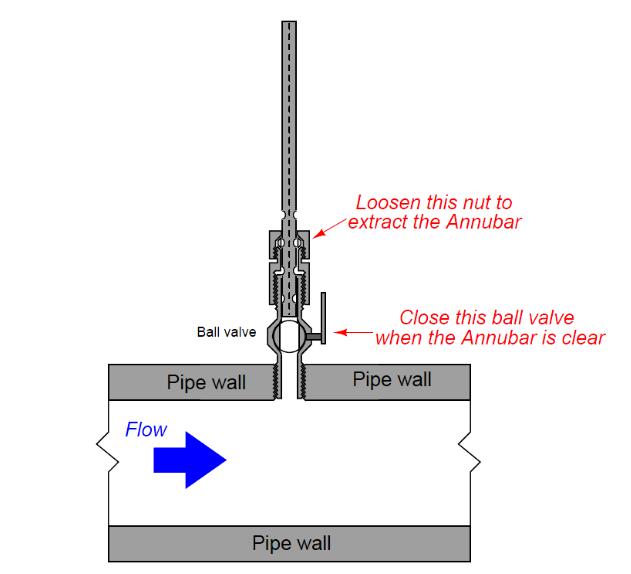

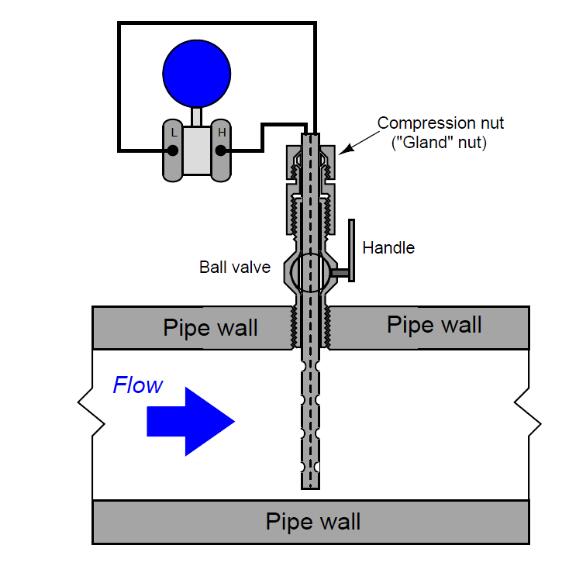

通過松開“壓蓋螺母”并將組件拉出直到末端通過手動球閥，可以從管道中取出Annubar元件。一旦元件被提取到目前為止，可以關閉球閥并將Annubar從管道中完全移除：
出于安全原因，通常在組件中內置“停止”以防止有人在閥門仍然打開的情況下意外地將元件完全拉出。以插入形式制造的其他流量計技術包括渦流，渦輪和熱質量。
如果流量檢測元件是緊湊的而不是分布式的（如上面所示的渦輪流量計的情況那樣），必須注意確保在管道內的正確定位。由于流動剖面永遠不會完全平坦，因此任何插入儀表元件將在管道中心處注入比靠近墻壁更大的流速。無論將插入元件放置在管道直徑的哪個位置，通過重復提取和重新插入，該放置必須保持一致，否則插入式靶式流量計的有效校準將在每次移除并重新插入管道時發生變化。還必須注意插入式靶式流量計，使流量元件直接指向上游，而不是一定角度。

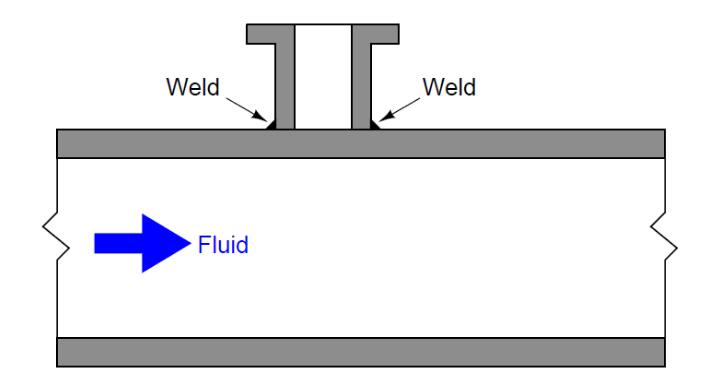

上海自動化儀表有限公司插入式靶式流量計的獨特優勢在于它們可以通過使用專門的熱攻設備安裝在操作管道中。“熱水龍頭”是一種程序，當管道在壓力下攜帶流體時，安全穿透管道。熱攻操作的第一步是在管道側面焊接“鞍座三通”接頭：

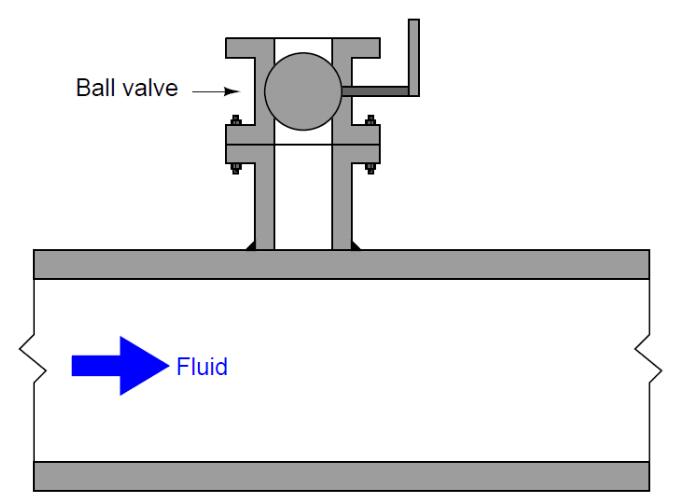

接下來，將球閥用螺栓固定在鞍座三通法蘭上。該球閥將用于將插入儀器與管道內的流體壓力隔離：

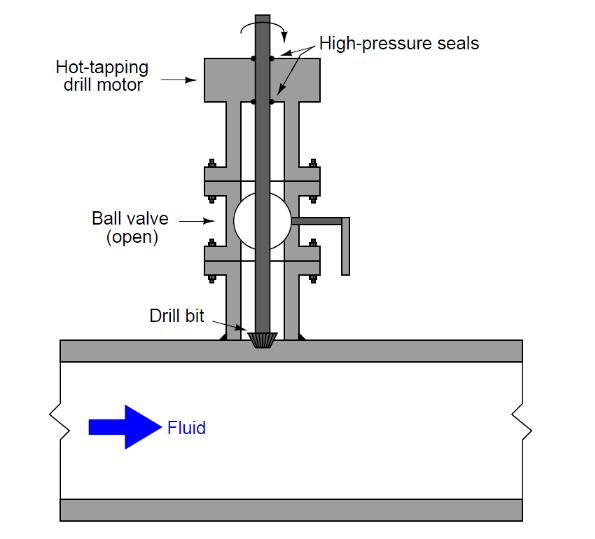

然后將特殊的熱攻鉆頭用螺栓固定在球閥的開口端。當電動機旋轉鉆頭時，該鉆頭使用高壓密封件來容納鉆腔內的流體壓力。打開球閥，然后鉆頭朝管壁前進，在那里它將一個孔切入管道。一旦管壁被破壞，流體壓力沖入球閥的空腔和熱攻鉆：

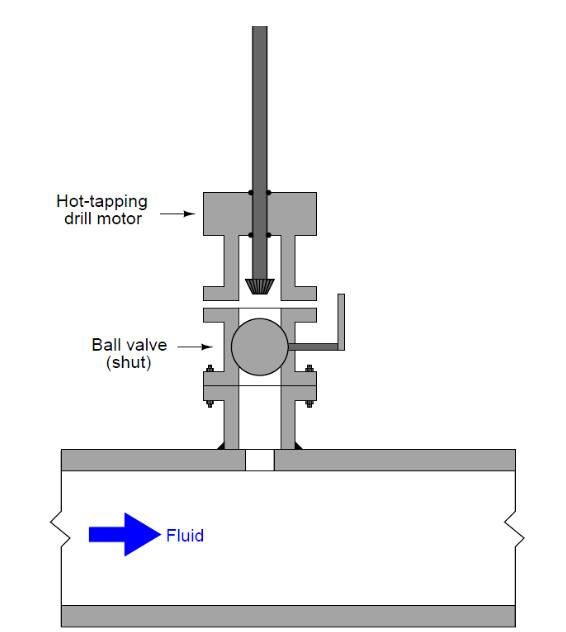

鉆孔完全鉆完后，將鉆頭抽出并關閉球閥，以便拆下熱鉆鉆頭：
現在，在“熱”管道中存在法蘭連接和隔離連接，通過該管道可以安裝插入式靶式流量計（或其他儀器/設備）。熱攻是一項技術技能，具有許多針對不同過程流體，管道類型和過程應用的安全問題。對該技術的簡要介紹不是為了教學，而僅僅是為了提供信息。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表九廠欄目頻道。
