上自儀壓力變送器帶遠程密封時如何計算壓力和密度

來源：上海自動化儀表有限公司作者：發表時間：2020-10-20 08:38:12【小中大】

夾心式設計的遠距離密封件安裝在測量點的連接法蘭和模擬法蘭之間。法蘭設計的遠程密封件直接安裝在測量點的連接法蘭上。必須注意模擬法蘭或帶法蘭的遠程密封件的各自壓力等級。

當我們選擇上海自動化儀表有限公司壓力變送器并安裝在連接法蘭的下方（對于差壓變送器，應安裝在下部連接法蘭的下方）。此布置必須在低壓范圍內使用。

在高于大氣壓的壓力下進行測量時，也可以將壓力變送器安裝在連接法蘭的上方。

遠程密封件和壓力變送器之間的毛細管應盡可能短，以獲得良好的傳輸響應。

測量范圍偏移

如果使用兩個遠端密封件進行測量時兩個連接法蘭之間的高度不同，則遠端密封件毛細管的注油會產生額外的壓差。這會導致測量范圍偏移，在設置壓力變送器時必須考慮這一點。

如果遠程密封件與變送器的安裝高度不同，則在將遠程密封件與變送器結合使用時，測量范圍也會發生偏移。

壓力變送器輸出

如果封閉容器中的液位，分離層或密度增加，壓差和壓力變送器的輸出信號也會增加。

對于差壓和輸出信號之間的反比關系，SITRANS P（變送器）的量程起始值和滿量程值必須互換。

對于開放式容器，通常將升高的壓力分配給增加的液位，分離層或密度。

環境溫度的影響

應避免各個毛細管之間以及各個遠端密封件之間的溫差。測量裝置區域內的溫度變化會導致填充液體積發生變化，從而導致測量誤差。

筆記

為了測量分離層，必須將分離層置于兩個插口之間。另外，您還必須確保容器中的水平面始終位于頂部插頭上方。

測量密度時，請確保介質水平保持恒定。該高度應在頂部插頭上方。

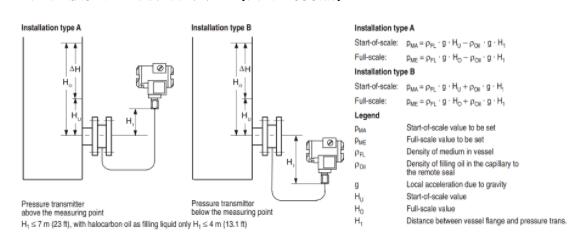

下圖顯示了使用遠程密封式壓力/差壓變送器對開式和密閉式儲罐進行不同測量（例如液位，分離（界面）和密度測量）的計算公式。

在下圖中：P MA和P ME只是發送器的LRV和URV 。

壓力和液位測量的安裝類型（開放式容器）
