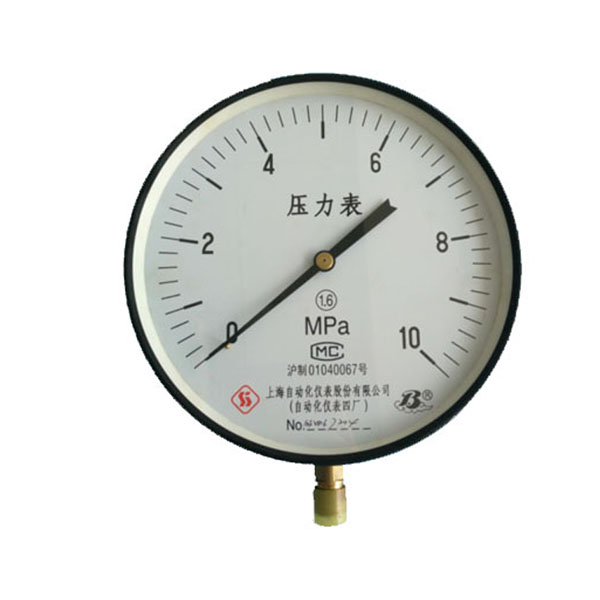

普通壓力表
產品說明：普通壓力表產品簡介一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。普通壓力表主要技術指標
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
普通壓力表產品簡介
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。
普通壓力表主要技術指標
|
型號
|
Y-40
Y-40Z
|
Y-60
Y-60Z
Y-60ZT
|
Y-100
Y-100ZT
|
Y-150
Y-150ZT
|
Y-200
Y-250
|
|
公稱直徑mm
|
Φ40
|
Φ60
|
Φ100
|
Φ150
|
Φ200、Φ250
|
|
接頭螺紋
|
M10×1
|
M14×1.5
|
M20×1.5
|
||
|
精確度等級
|
2.5
|
1.5
|
|||
|
測量范圍MPa
|
0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6
|
0～0.6；1；
1.6；2.5；4；6
|
|||
|
0~10;16;25
|
0~10;16;25;40;60
|
||||
|
0.1~0
|
-0.1～0；-0.1～0.6；0.15；0.3；0.5；0.9；1.5；2.4
|
||||
使用環境條件：-40℃～70℃，相對濕度不大于 85%
溫度影響：不大于0.4％/10℃（使用濕度偏離20±5℃）
普通壓力表主要零部件材質：
|
零件名稱
|
接頭
|
彈簧管
|
機芯
|
外殼
|
|
材料牌號
|
銅合金Hpb59-1
|
磷銅QSn4-0.3
|
銅合金
|
鋼板0.8F
|

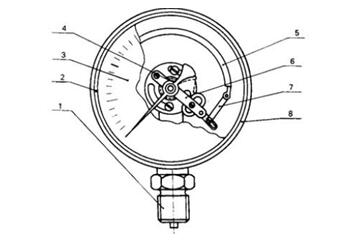

普通壓力表結構原理
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
1.接頭 5.彈簧管
2.襯圈 6.傳動機構（機芯）
3.度盤 7.連桿
4.指針 8.表殼

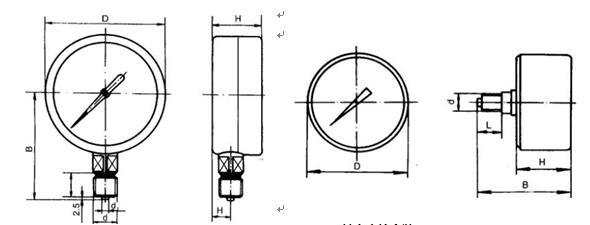

普通壓力表外形尺寸：?jiǎn)挝唬╩m）
軸向直接安裝（Y-40Z,60Z）
徑向直接安裝（Y-40,60,100,150,200,250）
軸向嵌裝（Y-60ZT,100ZT,150ZT）
|
型號
|
D(Φ)
|
d
|
d1(Φ)
|
L
|
d0(Φ)
|
B
|
H
|
d2(Φ)
|
H1
|
H2
|
|
Y-40
|
40
|
M10×1
|
4
|
10
|
|
58
|
23
|
|
|
8.5
|
|
Y-40Z
|
40
|
M10×1
|
4
|
10
|
|
44
|
23
|
|
|
0
|
|
Y-60
|
60
|
M14×1.5
|
5
|
14
|
|
56
|
28
|
|
|
10.5
|
|
Y-60Z
|
60
|
M14×1.5
|
5
|
14
|
|
56
|
28
|
|
|
0
|
|
Y-60ZT
|
60
|
M14×1.5
|
5
|
14
|
72
|
56
|
28
|
5
|
24
|
0
|
|
Y-100
|
100
|
M20×1.5
|
6
|
20
|
|
90
|
42
|
|
|
16
|
|
Y-100ZT
|
100
|
M20×1.5
|
6
|
20
|
118
|
83
|
43
|
5.5
|
25
|
24
|
|
Y-150
|
150
|
M20×1.5
|
6
|
20
|
|
116
|
44
|
|
|
16
|
|
Y-150ZT
|
150
|
M20×1.5
|
6
|
20
|
165
|
85
|
45
|
5.5
|
27
|
35
|
|
Y-200
|
200
|
M20×1.5
|
6
|
20
|
|
140
|
46
|
|
|
16
|
|
Y-250
|
250
|
M20×1.5
|
6
|
20
|
|
170
|
60
|
|
|
|
普通壓力表安裝方式
1)徑向直接式(I)
2）軸向偏心直接式(Ⅱ)
3）軸向同心直接式(Ⅲ)
4）軸向偏心嵌裝式(IV )
5）軸向同心嵌裝式
6）徑向凸裝式（Ⅵ)
7）軸向同心凸裝式(Ⅶ )
普通壓力表注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍最高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
普通壓力表安裝事項
1、安裝前應核對儀表的型號、規格、精度等級是否符合儀表使用要求。檢查儀表的接頭螺紋和安裝的陰螺紋是否一致。
2、壓力表應垂直安裝，傾斜度一般不大于30°，并力求與測量點保持同一水平，以免帶來指示誤差。
3、安裝后，在無壓力的情況下，觀測指針是否在零位或緊靠盤止釘，否則不宜使用。
4、測量蒸汽壓力時，壓力表下端應裝有環形管，使用中有水來傳遞蒸汽壓力，以免高溫蒸汽沖入彈簧管內，影響儀表精度，或不慎使焊錫熔化，造成儀表測漏，發生事故或燙傷人。
普通壓力表使用事項
1、使用時應緩慢打開閥門，使壓力慢慢升到工作位置。若突然打開閥門，如壓力失控，超過測量上限，會造成彈簧管被打壞、變形或造成扇齒脫牙而使儀表失去功能。
2、使用完畢后，應緩慢卸壓，不要使指針猛然降至零位，這樣指針回撞在盤止釘上，會將指針打彎甚至打斷。
普通壓力表維護事項
1、儀表要按規定要求進行檢定或維修。
2、拆下來的儀表應存放在防塵、干燥、無腐蝕的環境中。
