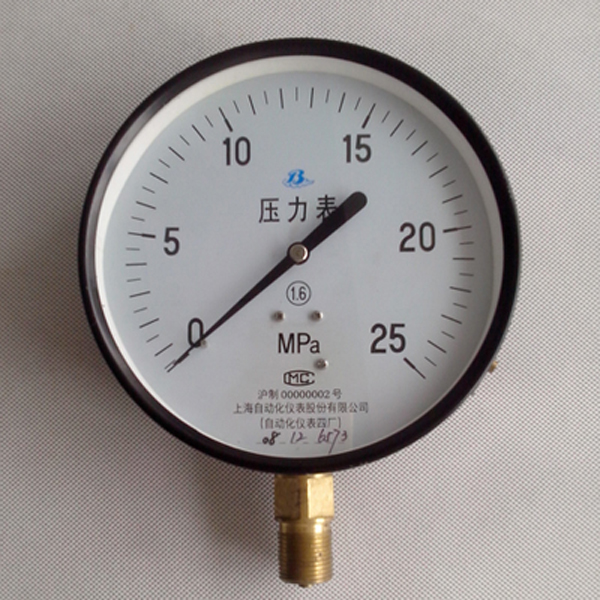

Y-100 Y-150普通壓力表普通壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。
Y-100 Y-150普通壓力表 主要技術指標

型號	Y-40   Y-40Z	Y-60 Y-60Z Y-60ZT	Y-100   Y-100ZT	Y-150   Y-150ZT	Y-200   Y-250
公稱直徑mm	Φ40	Φ60	Φ100	Φ150	Φ200、Φ250
接頭螺紋	M10×1	M14×1.5	M20×1.5
精確度等級	2.5		1.5
測量范圍MPa	0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6				0～0.6；1； 1.6；2.5；4；6
	0~10;16;25		0~10;16;25;40;60
	0.1~0	-0.1～0；-0.1～0.6；0.15；0.3；0.5；0.9；1.5；2.4

使用環境條件：-40℃～70℃，相對濕度不大于 85%
溫度影響：不大于0.4％/10℃（使用濕度偏離20±5℃）
主要零部件材質：

零件名稱	接頭	彈簧管	機芯	外殼
材料牌號	銅合金Hpb59-1	磷銅QSn4-0.3	銅合金	鋼板0.8F

結構原理
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
1.接頭      5.彈簧管
2.襯圈      6.傳動機構（機芯）
3.度盤      7.連桿
4.指針      8.表殼

型號	D(Φ)	d	d1(Φ)	L	d0(Φ)	B	H	d2(Φ)	H1	H2
Y-40	40	M10×1	4	10		58	23			8.5
Y-40Z	40	M10×1	4	10		44	23			0
Y-60	60	M14×1.5	5	14		56	28			10.5
Y-60Z	60	M14×1.5	5	14		56	28			0
Y-60ZT	60	M14×1.5	5	14	72	56	28	5	24	0
Y-100	100	M20×1.5	6	20		90	42			16
Y-100ZT	100	M20×1.5	6	20	118	83	43	5.5	25	24
Y-150	150	M20×1.5	6	20		116	44			16
Y-150ZT	150	M20×1.5	6	20	165	85	45	5.5	27	35
Y-200	200	M20×1.5	6	20		140	46			16
Y-250	250	M20×1.5	6	20		170	60

安裝方式
1）徑向直接式(I)
2）軸向偏心直接式(Ⅱ)
3）軸向同心直接式(Ⅲ)
4）軸向偏心嵌裝式(IV )
5）軸向同心嵌裝式(v)
6）徑向凸裝式（Ⅵ)
7）軸向同心凸裝式(Ⅶ )
注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍最高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
安裝事項
1、安裝前應核對儀表的型號、規格、精度等級是否符合儀表使用要求。檢查儀表的接頭螺紋和安裝的陰螺紋是否一致。
2、壓力表應垂直安裝，傾斜度一般不大于30°，并力求與測量點保持同一水平，以免帶來指示誤差。
3、安裝后，在無壓力的情況下，觀測指針是否在零位或緊靠盤止釘，否則不宜使用。
4、測量蒸汽壓力時，壓力表下端應裝有環形管，使用中有水來傳遞蒸汽壓力，以免高溫蒸汽沖入彈簧管內，影響儀表精度，或不慎使焊錫熔化，造成儀表測漏，發生事故或燙傷人。
使用事項
1、使用時應緩慢打開閥門，使壓力慢慢升到工作位置。 若突然打開閥門，如壓力失控，超過測量上限，會造成彈簧管被打壞、變形或造成扇齒脫牙而使儀表失去功能。
2、使用完畢后，應緩慢卸壓，不要使指針猛然降至零位，這樣指針回撞在盤止釘上，會將指針打彎甚至打斷。
維護事項
1、儀表要按規定要求進行檢定或維修。
2、拆下來的儀表應存放在防塵、干燥、無腐蝕的環境中。
