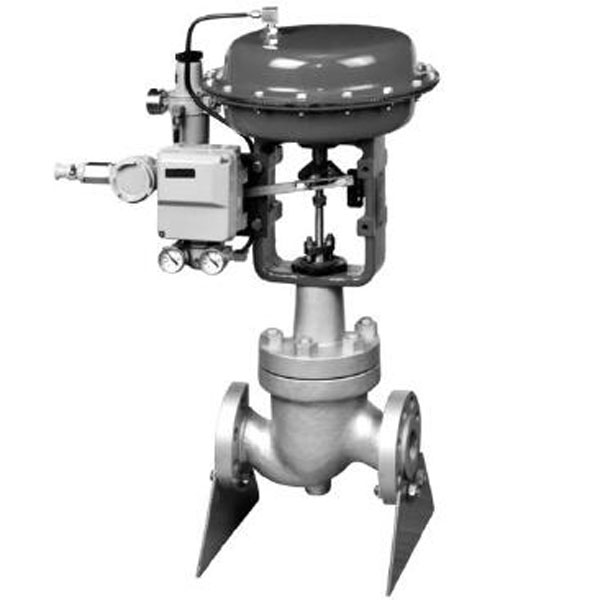

97-41000氣動套筒調節閥
產品說明： 一、概述97-41000系列氣動套筒調節閥是由我廠引進美國Masoneilan公司的41000系列套筒閥與我廠自行開發的氣動薄膜多彈簧執行機構組成。由?F執行機構和41000系列套筒閥二部
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、97-41000氣動套筒調節閥 概述
97-41000系列氣動套筒調節閥整機具有流通能力大、抗振性好、泄漏等級高和使用壽命長等特點，是工業過程控制中較為理想的氣動調節閥產品。

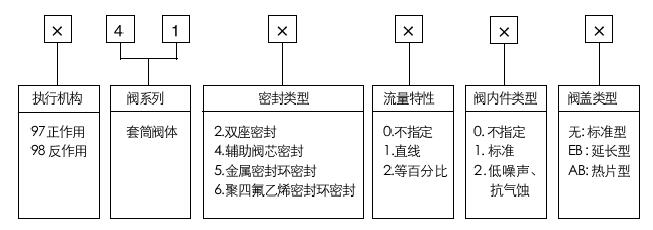

二、型號編制說明
三、主要技術參數
I.本產品企業標準代號:Q/YXBM862
2.規格（見表1）
表1
|
壓力等級 口徑 |
150 |
300 |
600 |
|
11/2 |
○ |
○ |
○ |
|
2 |
○ |
○ |
○ |
|
3 |
○ |
○ |
○ |
|
4 |
○ |
○ |
○ |
|
6×3 |
○ |
○ |
— |
|
6 |
○ |
○ |
○ |
|
8×4 |
○ |
○ |
— |
|
8 |
○ |
○ |
○ |
注:(1)口徑一欄中6x3表示6"閥體內裝入3"閥內件，其余類推。
(2)97/98-41400系列氣動套筒調節閥口徑為11/2"—6"。
3.連接形式（見表2）
|
口徑（英寸） |
壓力等級ANSI Class |
||
|
150 |
300 |
600 |
|
|
11/2 |
●□ |
●□ |
●△□ |
|
2 |
●□ |
●□ |
●△□ |
|
3 |
□■ |
□■ |
□■ |
|
4 |
□■ |
□■ |
□■ |
|
6 |
□■ |
□■ |
□■ |
|
8 |
□■ |
□■ |
□■ |
●套焊 △螺紋連接 □法蘭 ■對焊
注:法蘭連接標準按ANSI B16.5-1981 ;套焊、螺紋連接標準按ANSI B16.11-1980;對焊連接標準按ANSI B16.25-1979。
4、溫度范圍、泄漏等級（見表3）
表3
|
型號 |
壓力等級 ANSI Class |
溫度范圍（℃） |
泄漏等級 ANSI B16. 4 Class |
|
41200 |
150~600 |
-29---300 |
Ⅲ |
|
41400 |
150、300 |
-46—450 |
Ⅳ、Ⅴ |
|
600 |
-195---566 |
||
|
41500 |
150、300 |
-46---450 |
Ⅱ（11/2~4‘’） Ⅲ（6‘’~8‘’） |
|
600 |
-195---566 |
||
|
41600 |
150-600 |
-29---149 |
Ⅳ |
注: (1)標準型閥蓋推薦使用溫度為-17-200℃。
(2)延長型閥蓋推薦使用溫度為-51~-18℃. 201---427℃。
(3)低于-51℃時推薦使用特殊延長型閥蓋。
(4)熱片型閥蓋推薦使用溫度為427℃以上。
5.固有流量特性

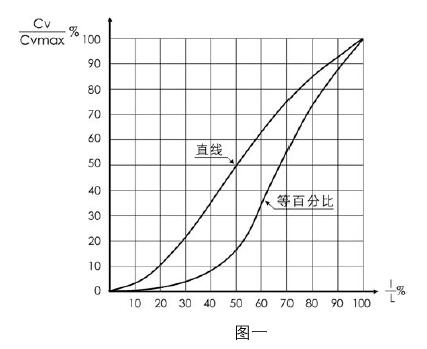

標準閥內件有二種固有流量特性:直線和等百分比特性，特性曲線見圖一。
固有可調節比R:
100: 1(標準閥內件);
50: 1(低噪聲、抗氣蝕閥內件)

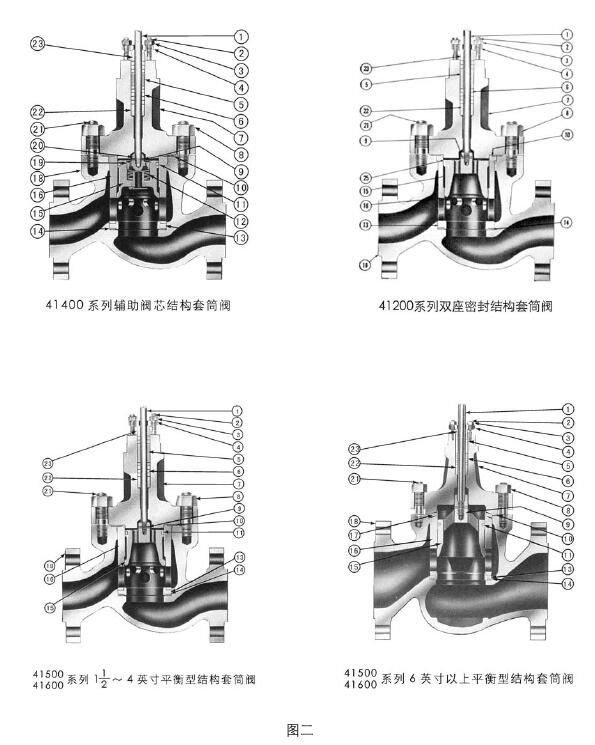

6.主要零件材料（見圖二、表4）
表4
|
序號 |
零件名稱 |
材料 |
|
1 |
閥桿 |
SUS304、SUS316、SUS630、NCF750 |
|
6 |
填料 |
P45190"M,P"316和P"6610組合使用 |
|
7 |
閥蓋 |
ASTM A105, ASTM A182 F11、SUS304, SUS316 |
|
13 |
閥座 |
SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 |
|
15 |
閥座 |
SUS403、SUS304, SUS316, SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6、SUS403堆焊Stellite No.6 |
|
16 |
套筒 |
SUS304鍍鉻, SUS316鍍鉻, SUS304氮化、SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6 |
|
18 |
閥體 |
SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M |
|
22 |
導套 |
9Cr18, Stellite No.6（不銹鋼閥體用） |
注:也可用國內同類材料。
