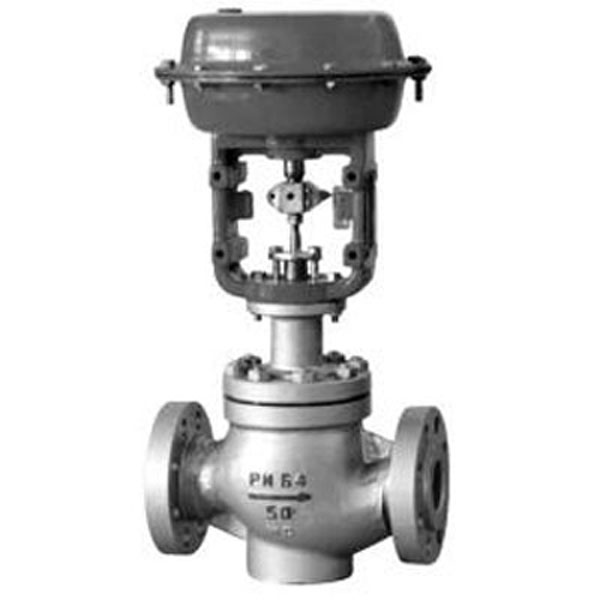

ZHAM輕小型氣動薄膜套筒調節閥

產品說明： 一、 ZHAM輕小型氣動薄膜套筒調節閥概述ZHAM輕小型氣動薄膜套筒調節閥是我廠自行開發的新一代產品。它具有小型、輕巧、結構簡單、流量系數大、使用允許壓差大、穩定性

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

真品保證：正品保障，防偽標志

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

一、 ZHAM輕小型氣動薄膜套筒調節閥 概述

ZHAM輕小型氣動薄膜套筒調節閥是我廠自行開發的新一代產品。它具有小型、輕巧、結構簡單、流量系數大、使用允許壓差大、穩定性好、適用性強、裝拆維修方便等獨特優點,因此被廣泛使用.

結構特點：

1、套筒閥是在一個單座閥體內插入一個圓筒形的套筒，以套筒為導向，裝配了一個能沿軸向自由移動的閥塞（閥芯）。套筒上切開了具有一定流量特性的孔或窗口。

2、套筒用密封墊片被固在閥體上，安裝套筒時不使用螺紋。

3、閥塞（閥芯）上開有平衡孔，能有效地消除作用于閥塞上的大部分軸向不平衡力。

4、執行機構為多彈簧式、體積小、重量輕、推桿與閥桿連接采用開縫螺母，便于裝拆和維修。

二、產品型號及編制說明

表1

標準型（常溫型）	ZHA/BM-40型	ZHA/BM-64型
熱片型	ZHA/BM-40G型	ZHA/BM-64G型

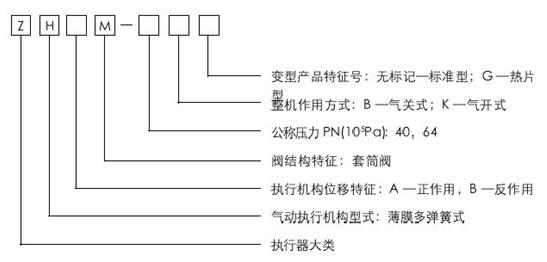

型號編制說明

ZHAM輕小型氣動薄膜套筒調節閥型號編制說明

例1:ZHAM一64B表示配輕小型正作用執行機構的套筒閥，公稱壓力為PN6.4MPa、氣關式。

三、連接形式（見表2）

表2

注:如用其它標準的連接法蘭、可作特殊訂貨。

四、主要技術參數（見表3）

表3

五、主要技術性能指標（見表4）

本產品企業標準代號：Q/YXBM813

表4

六、閥體材料、適用介質溫度范圍（見表5）

表5

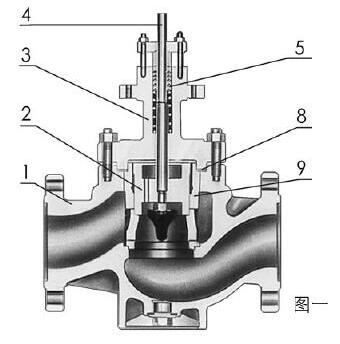

七、主要零件的常用材料（見圖一、表6）

ZHAM輕小型氣動薄膜套筒調節閥零件材料

表6
