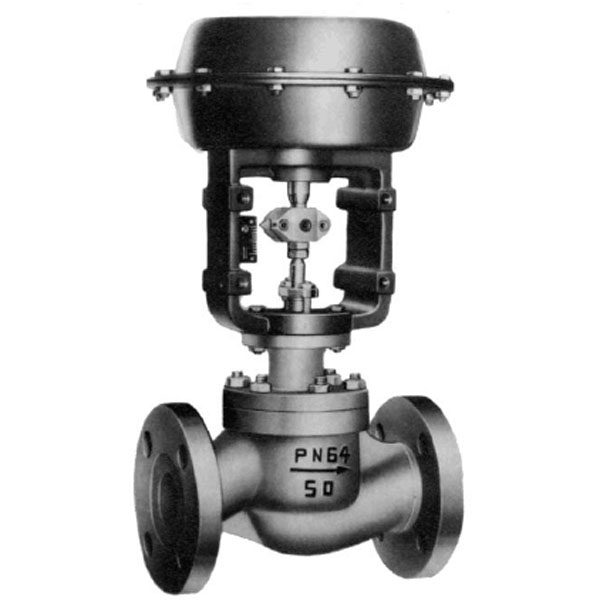

一、ZJHC氣動薄膜切斷閥 概述

ZJHC系列氣動薄膜切斷閥是在消化吸收國外先進技術的基礎讓設計了軟密封結構,又采用了氣動薄膜多彈簧執行機構,因此具有小型、輕巧的特點，泄漏等級可達到GB/T4213-92VI級。它接受調節儀表來的信號，關閉或打開閥門，調節系統中的壓力、溫度、流量、液位等工藝參數，適用于要求嚴密切斷且安裝空間緊湊的自控系統。

結構特點

1.閥芯密封面是由聚四氟乙烯和金屬兩部分組成。聚四氟乙烯起密封作用，金屬部分起限位作用，密封性能可靠。

2.ZJHC型氣動薄膜切斷閥的作用方式可分為氣關式和氣開式兩種。氣關式由ZHA型正作用執行機構和閥組成，氣開式由ZHB反作用執行機構和閥組成。

二、產品型號及編制說明

標準型（常溫型）

ZJHC-16型

ZJHC-40型

ZJHC-64型

型號編制說明

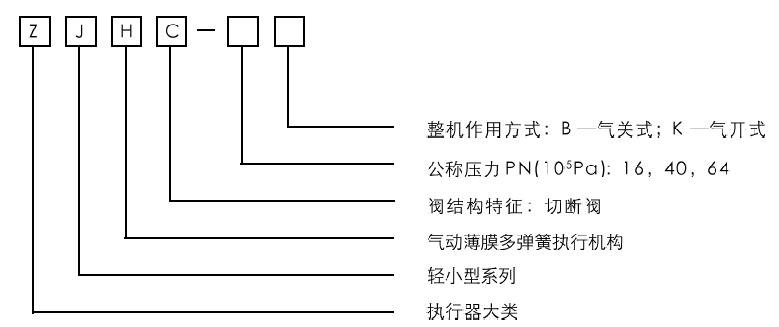

ZJHC氣動薄膜切斷閥型號編制

例：ZJHC-16B表示氣動薄膜切斷閥，作用方式為氣關式，公稱壓力為PN1.6MPa。

三、連接型式

連接形式	閥體公稱壓力	閥體材料	連接法蘭的標準
法蘭式	PN1.6MPa	鑄碳鋼，鑄不銹鋼	JB79-59
	PN4.0MPa		GB9113.11-88
	PN6.4MPa		JB79-59

四、主要技術參數

公稱通徑DN（mm）	20		25	40		50	65	80	100	150		200
閥座直徑DN（mm）	15	20	25	32	40	50	65	80	400	125	150	200
額定流量系數KV	5	7.5	12	20	32	30	77	125	200	310	450	710
流量特征	快開
公稱壓力PN（MPａ）	1.6；4.0；6.4
配用執行機構型號	ZM（A/B）-22			ZM（A/B）-23			ZM（A/B）-34			ZM（A/B）-45
膜片有效面積Fe（㎝2）	350			350			560			900
額定行程（mm）	16			25			40			60
作用方式	氣關式；氣開式
彈簧壓力范圍（KPａ）	20～100；40～200；80～240
氣源壓力（MPａ）	0．25； 0。4
氣源接口	M16×1.5

五、主要技術性能指標

本產品企業標準代號：Q/YXBM893

項目	技術指標（不帶閥門定位器）
額定行程偏差	實測行程大于額定行程
泄漏等級	GB/T4213—2008 IV級
額定流量系數誤差	±10%
全行程時間（S）	ZHA-22	ZHA-23	ZHA-34	ZHA-45
全行程時間（S）	≤3	≤4	≤5	≤8
