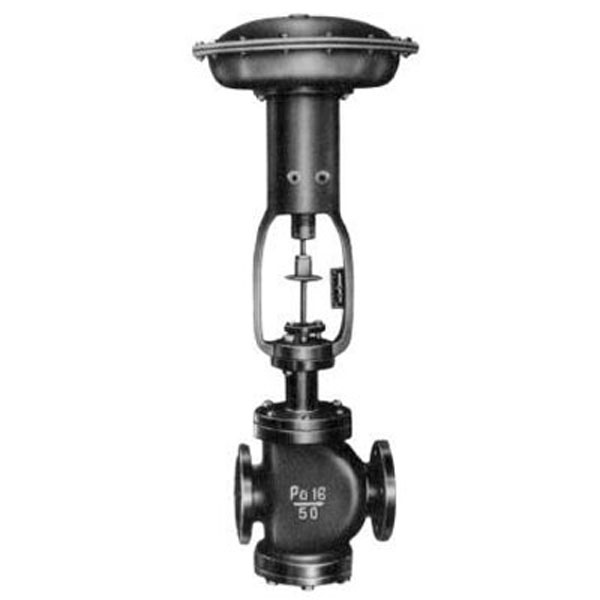

ZMAN氣動薄膜直通雙座調節閥
產品說明：一、ZMAN氣動薄膜直通雙座調節閥 概述ZMAN氣動薄膜直通雙座調節閥是自動調節系統中最常見的執行器之一，其作用是:接受氣動調節器(或電動調節器輸出經電一氣轉換)輸出的控制
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZMAN氣動薄膜直通雙座調節閥 概述
ZMAN氣動薄膜直通雙座調節閥是自動調節系統中最常見的執行器之一，其作用是:接受氣動調節器(或電動調節器輸出經電一氣轉換)輸出的控制信號壓力，改變閥門開度，以改變被調介質的流量，使流量、壓力、溫度和液位等參數得到調節，從而使生產過程按照規定的要求正常進行，實現生產過程自動化。
ZMAN氣動薄膜直通雙座調節閥具有結構簡單、動作可靠、維修方便以及不存在防火、防爆等優點，因此被廣泛使用。
結構特點:
1.氣動薄膜直通雙座調節閥(ZMAN型):閥內有兩個閥座，具有流通能力大、不平衡力小、作用方式更換方便等優點，因而得到廣泛的使用。
2.氣動薄月莫直通單座調節閥(ZM含尸型):閥內只有一個閥座，具有泄漏量小的優點。但不平衡力較大，尤其是隨著公稱通徑的增大，不平衡力亦增大，因受氣動薄膜執行機構輸出力的限制，閥的工作壓差不宜過高，選用時須以重視。
3.氣動單、雙座閥按其作用方式可分為氣關式和氣開式兩種。公稱通徑DN25.200的單座閥、DN25-300的雙座閥，閥芯為雙導向結構，氣關式和氣開式配用的執行機構均為ZMA型，當由氣關式改裝成氣開式時，只需將閥桿裝入閥芯的另一端，閥體倒置(閥座不拆卸)。上、下閥蓋位置互換，即可實現。
4.公稱通徑DNG3/4、DN20的單座閥，閥芯為單導向結構，氣開式必須配用ZMB型執行機構。
二、產品型號及其編制說明
|
標準型(常溫型) |
雙座 |
ZMAN一16型 |
ZMAN一40型 |
ZMAN一64型 |
|
|
熱片型 |
|
|
ZMAN一64G型 |
|

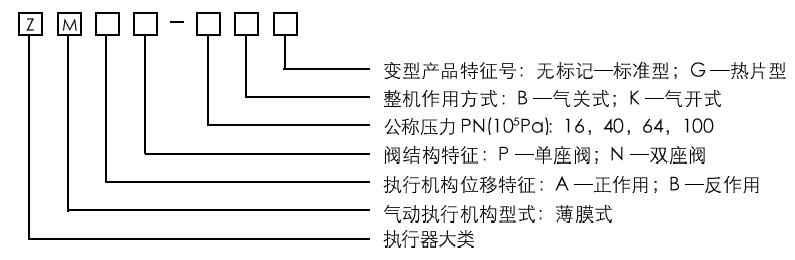

型號編制說明
三、連接形式
|
連接形式 |
閥體公稱壓力 |
閥體材料 |
連接法蘭的標準 |
|
法蘭式 |
PN 1.6MPa |
鑄鐵 |
JB78-59鑄鐵法蘭標準 |
|
PN4.0MPa |
鑄鋼 鑄不銹鋼 |
JB79-59鑄鋼法蘭標準 |
|
|
PN6.4MPa |
JB79-59鑄鋼法蘭標準 |
||
|
螺紋式 |
PN10.0MPa |
管螺紋G3/4 |
注:如用其它標準的連接法蘭，可作特殊訂貨。
四、主要技術參數
ZMAN氣動薄膜直通雙座調節閥
|
公稱通徑DN(mm) |
G3/ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||
|
額定流量系數KV |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|||
|
固有流量特性 |
直線 |
直線；等分比 |
|||||||||||||||||||||
|
公稱壓力PN(MPa) |
10 |
1.6；4.0；6.4 |
|||||||||||||||||||||
|
執行機構型號 |
ZMA/B-1 |
ZMA/B-2 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|||||||||||||||||
|
額定行程mm |
10 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||||
|
彈簧壓力范圍KPa |
20~100；20~60；60~100；40~200 |
||||||||||||||||||||||
|
允許 壓差 |
有效輸出壓力MPa |
0.02 |
PN |
7.8 |
5.9 |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.20 |
0.12 |
0.12 |
0.08 |
0.05 |
||||
|
0.04 |
PN |
PN |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.28 |
0.20 |
0.10 |
|||||||||
|
外 形 尺 寸 mm |
A |
Φ230 |
Φ280 |
Φ325 |
Φ410 |
Φ495 |
|||||||||||||||||
|
L |
PN1.6 |
---- |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
||||||||||
|
PN6.4 |
(PN10)120 |
190 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
|||||||||||
|
H1 |
常溫型 |
氣關式412 氣開式463 |
氣關式545 氣開式598 |
557 |
563 |
631 |
646 |
869 |
872 |
876 |
1031 |
1039 |
1078 |
||||||||||
|
熱片型 |
氣關式696 氣開式749 |
氣關式696 氣開式749 |
708 |
714 |
782 |
797 |
1020 |
1023 |
1027 |
1246 |
1254 |
1293 |
|||||||||||
|
H2 |
32 |
65 |
99 |
105 |
116 |
131 |
165 |
173 |
177 |
225 |
233 |
282 |
|||||||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM37
|
項目 |
技術指標 |
|
|
不帶閥門定位器 |
帶閥門定位器 |
|
|
基本誤差 |
±5% |
±1% |
|
回差 |
3% |
1% |
|
死區 |
3% |
0.4% |
|
泄漏量 |
ZMAN型： 0.1%×閥額定容量； ZMA/BP型： 0.01%×閥額定容量； |
|
|
額定流量系數偏差 |
±10%；KV≤5時，±20% |
|
|
臨界流量系數Cf |
單座閥；流開0.92，流關0.85；雙座閥：0.84 |
|
六、閥體材料、適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力PN(MPa) |
適用介質溫度范圍(℃) |
|
|
標準型 |
熱片型 |
|||
|
鑄鐵 |
HT200 |
1.6 |
-20~200 |
— |
|
鑄鋼 |
WCB |
4.0；6.4 |
-29~250 |
-29~450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
-40~250 |
-60~450 |
|

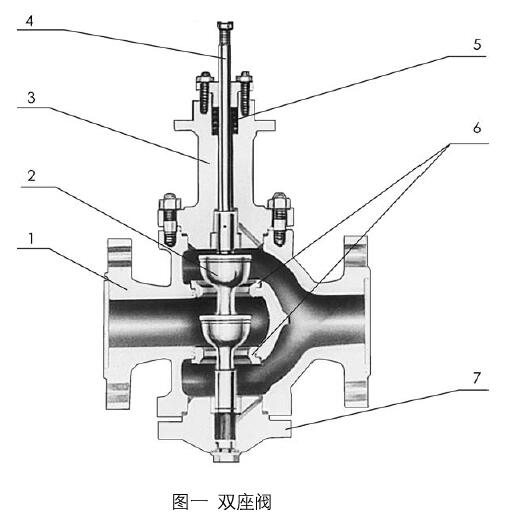

七、主要零件的常用材料
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
HT200、WCB、ZG1Crl 8Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
2 |
閥芯 |
1Cr18Ni9Ti |
|
3 |
上閥蓋 |
HT200、WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
4 |
閥桿 |
1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
閥座 |
1Cr18Ni9Ti |
|
7 |
下閥蓋 |
HT200、WCB、ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti |
