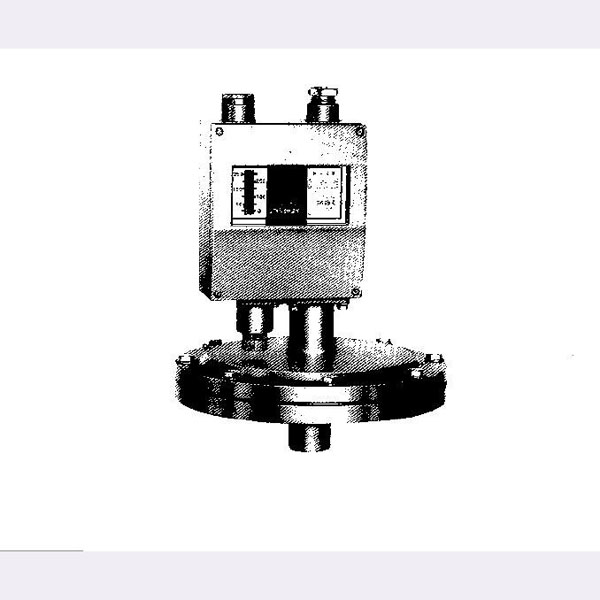

YPK-50壓力控制器
產品說明： YPK-50壓力控制器采用膜片式的傳感器。可用于對不銹鋼、鑄鐵或耐油橡膠無腐蝕作用的蒸汽等氣林介質和液體介質。控制器的設定值可調，調節范圍0--20kPa。◇ 主要技術性能：
環
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
YPK-50壓力控制器采用膜片式的傳感器。可用于對不銹鋼、鑄鐵或耐油橡膠無腐蝕作用的蒸汽等氣林介質和液體介質。控制器的設定值可調，調節范圍0--20kPa。
◇ 主要技術性能：
環境溫度：-25～55℃
環境溫度：-25～55℃
外殼防護等級：IP40
重復性誤差：見規格表
安裝位置：允許從垂直狀態向各方向傾斜10o，但是要避免振動。
觸點容量：AC 380V 3A（阻性） DC 220V 2.5A（阻性）
重復性誤差：見規格表
安裝位置：允許從垂直狀態向各方向傾斜10o，但是要避免振動。
觸點容量：AC 380V 3A（阻性） DC 220V 2.5A（阻性）
|
序 號
|
設定值調節范圍 kPa
|
切換差調節范圍 kPa
|
設定值誤差 kPa
|
重復性誤差 kPa
|
|
1
|
0……2.5
|
0.5……1
|
±0.1
|
0.16
|
|
2
|
0……5
|
0.8……2
|
±0.2
|
0.32
|
|
3
|
0……10
|
1.1……3.5
|
±0.4
|
0.6
|
|
4
|
-0……20
|
1.6……6
|
±.8
|
1
|
設定值的調整：
壓力控制器的設定值調整步驟，舉例說明如下：
[例1]：選用0～5kPa規格的控制器，要求控制一氣體介質壓力保持在3～4kPa，其操作步驟如下：
·將控制器的開關接線端子接入控制回路中。（接1.3端子則降壓接通，升壓斷開），將被控氣體導入控制器接口中。
·旋動調節桿使指針指示3kPa。
·接通電源，使氣體壓力上升。反復調整切換差旋鈕，使壓力上升到4kPa時控制器開關切換。
安裝
打開儀表蓋，將控制器垂直安裝在船壁或儀表板上，在安裝和使用中嚴禁用手撥動或工具碰撞撥臂，以免儀表性能變化。
取下調節器的鎖緊螺帽，借助于螺絲刀旋動調節桿，使指針指在需要控制的壓力值上，然后將取下的鎖緊螺帽按原位擰緊。
旋動切換差旋鈕以取得需要的切換差值。
