XGJ系列中型圓圖自動平衡記錄（調節）儀
產品說明：XGJ系列中型圓圖自動平衡記錄（調節）儀產品簡述本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
XGJ系列中型圓圖自動平衡記錄（調節）儀產品簡述
本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●本系列儀表式中型圓圖記錄儀，結構接湊，體積小，重量經。
●儀表式單筆連續式記錄，記錄紙沒24h更換一次，維護和檢修方便。
●儀表標尺刻度長為550mm,指示分辨率高。遠距離觀察十分清晰。
●抗電干擾性能強。
XGJ系列中型圓圖自動平衡記錄（調節）儀主要技術指標
指示基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：550mm
記錄紙有效寬度：87.5mm
電源：AC 220V 50Hz 允許電壓變動：10%~-15%
工作環境條件：溫度：0～50℃
相對濕度：10%～90%
重量：＜14kg

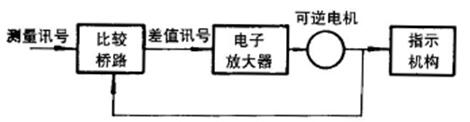

XGJ系列中型圓圖自動平衡記錄（調節）儀工作原理
XGJ系列中型圓圖自動平衡記錄（調節）儀型號表示
□□□□－□□□□
|
□ 產品類別
|
X顯示儀表
|
|
□ 產品名稱
|
W）電位差計 Q）平衡電橋
|
|
□□ 產品特征
|
GJ）中型圓圖
|
|
□ 指示記錄形式
|
1）單針、單筆
|
|
□□□ 附加裝置
|
00）無附加裝置 01）帶表面定值電接點 02）帶表內定值電接點
13）帶發信裝置 13-01）帶發信和帶表面定值電接點
|
□型號規格
本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。
XGJ系列中型圓圖自動平衡記錄（調節）儀 型號規格如下：
|
型號
|
記錄點數及其附加裝置
|
規格
|
|
XWGJ-100
XQGJ-100 |
單筆
|
全行程時間5s 記錄紙速度1周/24h
|
|
XWGJ-101
XQGJ-101 |
單筆
帶表面定值 |
全行程時間5s 記錄紙速度1周/24h
電接點的容量為DC 30V 0.5A
(電阻性）AC 220V 1A
（電阻性）儀表控制精度為±1%
有上線、下限二個電接點
|
|
XWGJ-102
XQGJ-102 |
單筆
帶表面定值 |
|
|
XWGJ-113
|
單筆
帶電壓發信裝置 |
全行程時間5s 記錄紙速度1周/24h
發信裝置最大可輸出0-50mV
直流電壓信號，連續可調。
非線性誤差小于滿量程的1.5%
有上、下限二個電接點
|
|
XWGJ-113-01
|
單筆
帶電壓發信裝置與 表面定值 |
XGJ系列中型圓圖自動平衡記錄（調節）儀測量范圍
●平衡電橋的分度和測量范圍
|
傳感器種類
|
分度號
|
測量范圍
|
|
銅熱電阻
|
Cu50
(R0=50Ω) |
0-30℃
|
|
0-50
|
||
|
0-100
|
||
|
Cu100
(R0=100Ω) |
0-150
|
|
|
‐50-50
|
||
|
‐50-100
|
||
|
鉑熱電阻
|
PT100
（R0=100Ω |
0-50
|
|
0-100
|
||
|
0-150
|
||
|
0-200
|
||
|
0-300
|
||
|
0-400
|
||
|
0-500
|
||
|
200-400
|
||
|
200-500
|
||
|
‐50-50
|
||
|
‐50-100
|
||
|
‐100-50
|
||
|
‐100-100
|
||
|
‐150-150
|
||
|
‐200-50
|
||
|
‐200-500
|
●平衡電橋和分度和測量范圍
|
傳感器種類
|
分度號
|
測量范圍
|
|
銅熱電阻
|
E
|
0-300℃
|
|
0-400℃
|
||
|
0-600℃
|
||
|
0-800℃
|
||
|
200-600℃
|
||
|
400-800℃
|
||
|
鎳鉻-鎳硅
|
K
|
0-600℃
|
|
0-800℃
|
||
|
0-1000℃
|
||
|
0-1100℃
|
||
|
0-1200℃
|
||
|
0-1300℃
|
||
|
400-800℃
|
||
|
500-1000℃
|
||
|
600-1200℃
|
||
|
鉑銠10-鉑
|
S
|
0-1400℃
|
|
0-1600℃
|
||
|
600-1600℃
|
||
|
鉑銠30-鉑銠6
|
B
|
0-1600℃
|
|
0-1800℃
|
||
|
透鏡式輻射傳感器
|
F1
|
400-1000℃
|
|
600-1200℃
|
||
|
F2
|
700-1400℃
|
|
|
900-1400℃
|
||
|
900-1800℃
|
||
|
1100-2000℃
|
||
|
1200-1800℃
|
||
|
直流電動勢
|
mV
|
0-10
|
|
0-20
|
||
|
0-50
|
||
|
0-100
|
||
|
‐1-4
|
||
|
直流電流
|
mA
|
0-10
|
|
4‐20
|
XGJ系列中型圓圖自動平衡記錄（調節）儀接線端子圖

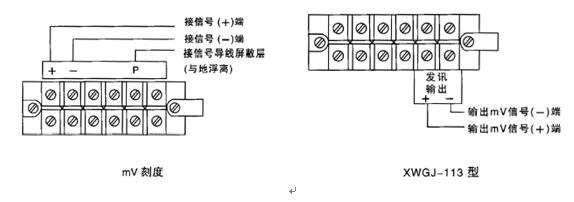

●端子分布圖
XGJ系列中型圓圖自動平衡記錄（調節）儀信號外接線端子
□控制外接線端子
XGJ系列中型圓圖自動平衡記錄（調節）儀外形及開孔尺寸 單位：mm
XGJ系列中型圓圖自動平衡記錄（調節）儀訂貨須知
●訂貨時請注意下列各項內容：
型號
分度號
測量范圍
●舉例：
XWGJ-301
K
0~1200℃
