有悠久歷史和信譽的大華儀表廠推出了最新暢銷的H系列180mm記錄儀，它采用多年積累的信息情報和引進最新電子技術和精密機械而生產的高可靠性的記錄儀。

   H系列自動平衡記錄調節、報警儀按各種組合方式有九百種型號供選用，記錄方式有單筆、雙筆、叁筆的筆書寫式和6～12點及24點的行打點式；調節方式有2位置式、3位置式、PID式；報警方式有上限式；下限式；上下限式。由這些組合，可提供用戶迫切期待的優質記錄儀。

·用于所有的溫度計測、控制……

·用于壓力、流量等各種工業參量的測定、控制……

·用于氣象觀測……

180mm記錄儀驗證可靠性的九個方面：

·高精度

工業用記錄儀精度為±0.5%

用最新的電子技術和高可靠性的設計，根據用戶需要可提供指示精度達到輸入量程的±0.25%的產品。在工業記錄儀中獲得了最高精度。



·長壽命

高分辨、長壽命的平衡用滑線電阻

在記錄儀的心臟部份，平衡用滑線電阻采用導電塑料電位器，它分辨率高，壽命比貴金屬線繞式高十位以上。



·高可靠

良好的密封性，高可靠性的輸入切換開關

   打點式儀表的輸入切換開關，使用玻璃封裝的乾璜開關，無滑動磨損，且接點用玻璃管保護，故在不良的環境中也具有較長的壽命。



·可讀性

安裝標準的照明燈

全機種都安裝標準的照明燈（除24點外），故即使在暗處也可以讀出記錄數據。



·記錄清晰

應用臨界阻尼記錄曲線清晰

通過有微分阻尼電路的伺服放大器的靈敏顯示和精密打點機構的打點記錄，墨水筆或纖維筆的連續記錄，均可清晰地記錄所有現象。



·適應性

   豐富而齊全的選件

有單筆到叁筆的筆書寫式記錄；有6點到24點的打點記錄；有mA 、mV熱電偶、測溫電阻等輸入信號；有二位置式到PID式的調節方式；有上限、下限、上下限式的報警方式。由這些組合可提供所需的豐富齊全的機種。為使H系列的功能進一步發揮備有多重刻度儀表、高靈敏度儀表、帶發訊裝置儀表等選購件。



·維修簡便

   容易維護檢修的單元結構

   量程單元，伺服放大器，走紙機構等主要部件都單元化，且機架也能簡易取下，故維護檢修容易。



·操作靈活

牢固的結構和方便的前面操作

  在前面顯示部，備有操作所必須的開關，而且PID調節單元等也裝在儀表內，可在儀表前部進行所有操作。



□型號一覽

●單筆（記錄儀、記錄報警儀）   打點式（記錄儀、記錄報警儀、記錄調節儀）

記錄方式	機種		報警方式或調節方式		輸入　信　號				輸入點數
					mA	mV	熱電偶	熱電阻
單筆	記錄儀				EH900-01	EH800-01	EH100-01	EH200-01
	Δ溶鋼溫度記錄儀						EH600-01		同浸沒熱電偶組合
	Δ輻射溫度記錄儀					EH700-01			同輻射溫度計組合
	記錄報警儀		上限或下限式		EH926-01	EH826-01	EH126-01	EH226-01
			上下限式		EH936-01	EH836-01	EH136-01	EH236-01
	記錄調節儀		2位置式		EH921-01	EH821-01	EH121-01	EH221-01
			3位置式		EH932-01	EH832-01	EH132-01	EH232-01
			Ｐ Ｉ Ｄ 式	斷續脈沖形	EH961-01	EH861-01	EH161-01	EH261-01
				斷續伺服形	EH962-01	EH862-01	EH162-01	EH262-01
				電流輸出形	EH963-01	EH863-01	EH163-01	EH263-01
打點式	記錄儀				EH900-□	EH800-□	EH100-□	EH200-□	6點、12點、24點
	Δ輻射溫度記錄儀					EH700-□			6點
	記錄報警儀	多點共同設定共同報警	上限或下限式		EH926-□	EH826-□	EH126-□	EH226-□	6點、12點、24點
			上下限式		EH936-□	EH836-□	EH136-□	EH236-□	6點、12點、24點
		多點個別設定個別報警	上限或下限式		EH928-□	EH828-□	EH128-□	EH228-□	6點、12點*
			上下限式		EH938-□	EH838-□	EH138-□	EH238-□	6點*、12點*
	記錄調節儀	多點共同設定個別調節	2位置式		EH921-□	EH821-□	EH121-□	EH221-□	6點、12點*
		多點個別設定個別調節	2位置式		EH927-□	EH827-□	EH127-□	EH227-□	6點、12點*
			3位置式		EH937-□	EH837-□	EH137-□	EH237-□	6點*、12點*

□內填入輸入點數，輸入點數6,12,24點時分別填6,12,24.（例：mV輸入，6點記錄儀為EH800-06）。

*作為主機附加的報警單元或調節單元（寬288*高144*深370mm).

Δ作為特殊規格應先協商后訂貨。



·雙筆（記錄儀，記錄報警儀，記錄調節儀）



□□ 內填入各筆的輸入信號，按順序為第1筆，第2筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9.

     （例：第1筆mV輸入，第2筆熱電偶輸入的記錄儀為FH8100)



·叁筆（記錄儀，記錄報警儀）



記錄方式	機種	第1機能	第2筆機能	第3筆機能
				記錄	上限或下限式報警	上下限式報警
叁筆	記錄儀	記錄	記錄	GH□□□000	-	-
	記錄報警儀	記錄	記錄	-	GH□□□006	GH□□□007
		記錄	上限或下限式報警	-	GH□□□066	-
		記錄	上下限式報警	-	-	GH□□□077

□□□內填入各筆的輸入信號，按順序為第1筆，第2筆，第3筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9。

（例：第1筆mV輸入，第2筆熱電偶輸入，第3筆熱電阻熱電阻輸入是記錄儀為GH812000)



□型號表示

●單筆、多點式

E
H
□輸入信號	1）熱電偶式 2）熱電阻式 8）毫伏式 9）電流式
□□報警或調節方式	26）上（或下）限報警 36）上下限報警 27）多點各定二位置調節 28）多點各定上限報警 37）多點各定三位置調節 38）多點各定上下限報警 21）二位置調節 32）三位置調節（僅單筆） 00）記錄 61）PID開關形（僅單筆） 62）PID伺服形（僅單筆） 63）PID電流形（僅單筆）
□□輸入點數	01）單筆 06）六點 12）十二點 24）二十四點

例：EH126-06  熱電偶輸入，上限報警，六點記錄儀。



●雙筆　

F	H	□ 第一筆輸入	□ 第二筆輸入	□ 第一筆	□ 第二筆
		1）熱電偶式 2）熱電阻式 8）毫伏式 9）電流式	1）熱電偶式 2）熱電阻式 8）毫伏式 9）電流式	0）記錄 6）上（或下）限報警 7）上下限報警	1）PID61式 2）PID62式 3）PID63式 4）二位置調節 5）三位置調節 6）上（或下）限報警 7）上下限報警 0）記錄

例：FH1200 第一熱電偶輸入，第二筆熱電阻輸入，雙筆記錄儀。



●叁筆

G	H	□ 第一筆輸入	□ 第二筆輸入	□ 第三筆輸入	□□□ 第三筆機能
		1）熱電偶式 2）熱電阻式 8）毫伏式 9）電流式	1）熱電偶式 2）熱電阻式 8）毫伏式 9）電流式	1）熱電偶式 2）熱電阻式 8）毫伏式 9）電流式	000）三筆均記錄 006）第一、第二筆記錄、第三筆上（或下）限報警 007）第一、第二筆記錄、第三筆上、下限報警

例：GH111006  第三筆上限報警，熱電偶輸入，三筆記錄報警儀。



□標準分度范圍

輸入種類	分度號	測量范圍	輸入種類	分度號	測量范圍
熱 電 偶	E	0-300℃	V		1‐5
		0-400℃	mV		1‐10
		0-600℃			4‐20
		0-800℃	熱 電 偶	PT100	0-50℃
		200-600℃			0-100℃
		400-800℃			0-150℃
	K	0-300℃			0-200℃
		0-600℃			0-300℃
		0-800℃			0-400℃
		0-1000℃			0-500℃
		0-1200℃			200-400℃
		0-1300℃			200-500℃
		400-800℃			‐50-50℃
		500-1000℃			‐50-100℃
		600-1200℃			‐100-50℃
	B	0-600℃			‐100-100℃
		0-1800℃			‐150-150℃
		1300-1800℃			‐200-50℃
	S	0-1400℃			‐200-500℃
		0-1600℃		Cu50	0-50℃
		600-1600℃			0-100℃
		1200-1800℃			0-150℃
	T	0-200℃			‐50-50℃
		0-300℃			‐50-100℃
		‐200-300℃		Cu100	0-30℃
	J	0-300℃			0-50℃
		0-400℃			0-100℃
		0-600℃			0-150℃
		300-600℃			‐50-50℃
輻 射 感 溫 器	F1	400-1000℃			‐50-100℃
		600-1200℃	均 格		60℃
	F2	700-1400℃			70℃
		900-1400℃			80℃
		900-1800℃			100℃
		1100-2000℃			125℃
		1200-1800℃			126℃
mV		0-5			150℃
		‐1-4
		0-10
		0-20
		0-50
		0-100
		‐5-5
		‐10-10
		‐50-50
		‐100-100

 注：1.“E、K、B、S、T、J、F₁、F₂、Pt100、Cu50、Cu100”其單位為℃；

     2.“均格”指表尺是等分刻度；

     3.如有特殊要求或超出本表范圍，均可與大華廠銷售科聯系解決。



□主要技術指標

輸入信號：mV－DC3 mV以上

　　　　　熱電阻－30℃以上（Pt100）

刻度長度：180㎜

指示精度：輸入量程的±0.5﹪

指示回差：輸入量程的0.25﹪

平衡時間：輸入量程移動約2s(50Hz)

記錄紙：折疊式—有效記錄180mm（全幅200mm）全長20m

         筆書寫式—單筆、雙筆、三筆三種

         打點式—6點、12點、24點三種

         筆書寫式：纖維筆連續記錄；第1筆（紅）、第2筆（綠）、第3筆（藍）

         打點式：各點蘸印泥盤打點記錄

         打點色—6點：1紅、2黑、3天藍、4綠、5棕、6紫

                 12點：1紅、2黑、3天藍、4綠、5棕、6紫、7橙、8灰、9藍、10草綠、11桃紅、12枚紅

                 24點重復12點及1-24點數字打印

走紙速度：12.5、25、50、100mm/h4速及快速Fast

打點時間：6S（50Hz）、5S（60Hz）

記錄筆間隔：約4mm（多筆時）

抬落筆（筆式）：手動，各筆獨立

電源：AC 220V 50Hz

允許電壓變動：額定值的10%~15%

環境溫度：0℃~50℃

相對濕度：10%~90%RH

允許信號源電阻：直流電壓輸入:3mV＜量程電壓≤500mV-10KΩ以下

                             500mV＜量程電壓≤100mV-10KΩ以下

                 熱電偶輸入:10KΩ以下

                 熱電偶輸入:每1線10Ω以下

輸入電阻：直流電壓輸入:3mV≤量程電壓≤500mV-約8MΩ

                       500mV＜量程電壓≤100mV-約1MΩ

                       熱電偶輸入-約8Ω

絕緣電阻：測定端和接地端子間DC500V 20MΩ以上

          源端和接地端子間DC1000V 20MΩ以上

          測定端和電源端子間DC1000V 20MΩ以上

絕緣強度：測定端和接地端子間AC500V 1min

          源端和接地端子間AC1000V（100V系列電源）1min

          AC1500V（200V系列電源）1min

          測定端和電源端子間AC1000V（100V系列電源）1min

          AC1500V（200V系列電源）1min

照明燈：熒光燈（但24點儀表無照明）

消耗功率：約35W

門：鋁制壓鑄件漆黑鈀

外殼：普通鋼板漆銀灰色

安裝方法：面板嵌裝式——僅打點式儀表安裝角度可后傾30℃

重量：約13.5~16.5Kg



●   筆書寫式記錄儀

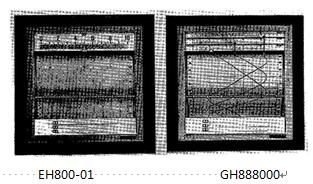

型號  EH□00-01   單筆        GH□□□000    3筆

      FH□00-00   雙筆

□：輸入信號   1：熱電偶   2:熱電阻   8：mV   9：mA



筆書寫式記錄儀用筆機構清晰連續記錄溫度、流量、壓力等的測定時，在EH系列記錄儀中有單筆、雙筆、叁筆三種，在多筆儀表中，每筆輸入和放大回路都相互獨立，所以可在同一記錄紙上連續記錄完全不同的各種現象。而且在單筆、雙筆記錄儀中除記錄外還有報警或調節的功能，叁筆記錄儀中也有報警功能的機種。



□單筆記錄儀規格

記錄點數:單筆

記錄方式：纖維筆連續記錄，墨水顏色為紅色

平衡時間：全行程移動約2s(50HZ)

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

抬落筆：手動

重量：約13.5kg



□雙筆記錄儀規格

記錄點數：2筆

記錄方式：纖維筆連續記錄

第1筆（紅）  第2筆（綠）

平衡時間：全行程移動約2s(50HZ)

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

抬落筆：手動，各筆獨立

記錄筆間距：約4mm

重量：約14.5kg



□叁筆記錄儀規格

記錄點數：3筆

記錄方式：纖維筆連續記錄

第1筆（紅）  第2筆（綠） 第3筆（藍）

平衡時間：全行程移動約2s(50HZ)

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

抬落筆：手動，各筆獨立

記錄筆間距：約4mm

重量：約16kg



●   打點式記錄儀



型號   EH100-□  熱電偶輸入         EH900-□  mA輸入

       EH200-□  熱電阻輸入         EH900-□  mV輸入

□:記錄點數6，12，24點



打點記錄儀在一定的間隔時間中，清晰地打點記錄溫度、壓力、流量等測量值，EH系列打點式記錄儀有6、12、24點三種，在同一記錄紙上能記錄多種數據，而且某些機種還帶有報警和調節功能。



□規格

記錄點數：6、12、24點三種

記錄方式：各點蘸印, 泥盤打點記錄

          6點：1紅、2黑，3天藍、4綠、5棕、6紫

          12點：1紅、2黑，3天藍、4綠、5棕、6紫 7橙、8灰、9藍、10草綠、11桃紅、12玫紅

          24點：重復12點或12點重復1-24點數字打印

走紙速度：12.5、25、50、100mm/h 4速及快速Fast

打點間隔：6S(50HZ)

重量：約13.5kg(24點計約15kg)



●本質安全防爆結構溫度記錄儀



      EH100-06(防爆結構)

     型號  EH100-□□:記錄點數6、12點

    本質安全防爆結構記錄儀，內藏高可靠性的齊納屏幕障，配用充填形熱電偶，可在3nG5爆炸等以及在0種危險場所進行測定記錄，有的機種還帶有報警功能。

□規格

輸入信號K、E、J、T、B、S熱電偶

指示精度：輸入量程的±0.5％

記錄點數：6、12點二種

記錄方式：點蘸印泥盤打點記錄

防爆結構：本質安全防爆結構

對象氣體：3nG5

重量：約13.5kg

型號檢定合格號：第29834號



□報警儀規格

報警方式：上限（下限）式或上下限式

設定精度：輸入量程的±0.5％

報警不靈敏度：輸入量程的0.6％

接點容量：AC 100V 1A

AC 200V 0.5A



□系統結構



注：在溫度檢出器上，必須貼有同記錄儀一樣的檢定合格證以及本質安全防爆結構名牌，請用戶注意不能使用任意的溫度檢出器。



●   溶鋼溫度記錄儀

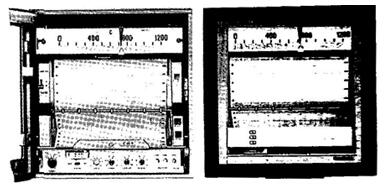

     EH600-01                           EH700-06

            型號    EH600-01

溶鋼溫度記錄儀與浸入式熱電偶配用，能快速地顯示記錄溶鋼溫度。

因為有自動走紙，停紙機構，當輸入超過最低刻度以上時記錄紙才能開始送出，依靠連動的內藏的定時器，可調整測定時間。



□規格

輸入信號：消耗式浸入  熱電偶（R熱電偶）

測定范圍：1200-1800℃（但1700-1800℃間為mV刻度）

記錄點數:單筆

記錄方式：纖維筆連續

墨水顏色為紅色

走紙速度：50、100、200、400mm/min 4速及快速Fzst

附加功能：自動走紙、停紙機構、熱電偶回路校驗裝置、測定時間設定器下限

重量：約15kg

●輻射溫度記錄儀



　輻射溫度記錄儀，內藏輻射率補償電路，把輻射高溫度計檢出器不通過變換器，而直接連來記錄溫度。



□規格

輸入信號：輻射溫度計的溫度信號

測定范圍：700-2000℃按輻射高溫計測定范圍而定

指示精度：輸入量程的±0.5％

但不包括輻射率補償電路的精度

記錄點數：筆書寫式電筆

打點式6點

輻射率實償：ξ=0.1~0.2任意設定

重量：約15kg



●2位置式記錄調節儀



型號   EH□21-01  單筆儀             EH□21-○   多點共同設定

       FH□□-04  雙筆儀             EH□27-○   多點個別設定

□：輸入信號    1：熱電偶    2：熱電阻    8：mV    9:mA

         ○:記錄點數     6、12點

　　2位置式記錄調節儀，記測方法簡單，價格便宜，安裝簡單，故廣泛應用，適合于反應緩慢，負載變動小的過程，瀉留時間較短的過程。此儀表有筆寫式和打點式，在打點式中多點共同設定式和各點個別設定式。

12點打點式儀表的調節為外附機箱。



□規格

●單筆、雙筆儀

調節方式：2位置式

設定精度：輸入量程的±0.5％

動作間隙：輸入量程的0.3％

接點容量：電阻負載-AC 100V 5A、AC 220V 2A

電感負載-AC 100V 2A、AC 220V 2A

調節點數：1點 雙筆儀第2筆

重量：單筆儀約13.5kg,雙筆儀約15kg

●多點共同設定式

調節方式：2位置式

設定方式：全點共同設定

設定精度：輸入量程的±0.5％

動作間隙：輸入量程的0.3％

接點容量：電阻負載-AC 100V 3A、AC 220V 2A

電感負載-AC 100V 1.5A、AC 220V 1A

調節點數：6、12點

重量：約17kg

●多點個別設定式

調節方式：2位置式

設定方式：各類個別設定

設定精度：輸入量程的±0.5％

動作間隙：輸入量程的0.3％

接點容量：電阻負載-AC 100V 3A、AC 220V 2A

電感負載-AC 100V 1.5A、AC 220V 1A

調節點數：6、12點

重量：約17kg

*12點儀表調節裝置為外附機箱



□調節動作



●   3位置式記錄調節儀

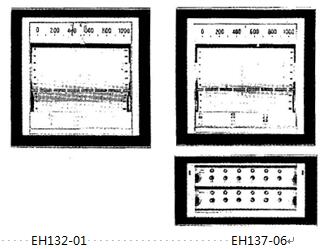

型號   EH□32-01  單筆儀       EH□37-01○   多點個別設定

FH□□05  雙筆儀

□：輸入信號    1：熱電偶    2：熱電阻    8：mV    9:mA

○:記錄點數     6、12點

    3位置式記錄調節儀有分別獨立的二個設定指針，分別輸出獨立的通斷（ON-OFF)調節信號，它的使用方法有滯后控制等，此表有筆式和打點式二種。

多點個別設定式儀表的調節單元為外附機箱



□規格

●單筆、雙筆儀

調節方式：3位置式

設定精度：輸入量程的±0.5％

動作間隙：輸入量程的0.3％

接點容量：電阻負載-AC 100V 5A、AC 220V 2A

電感負載-AC 100V 2A、AC 220V 1A

調節點數：1點

雙筆儀第2筆

重量：單筆儀約13.5kg

雙筆儀約15kg



●多點個別設定式

調節方式：3位置式

設定方式：各點個別設定

設定精度：輸入量程的±0.5％

動作間隙：輸入量程的0.3％

接點容量：電阻負載-AC 100V 3A、AC 220V 2A

電感負載-AC 100V 1.5A、AC 220V 1A

調節點數：6、12點

重量：約17kg

      *調節EH032-01調節單元裝在主機內

           EH037-06調節單元為外附機箱

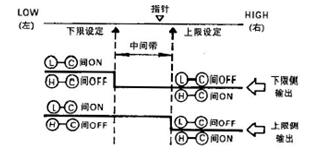

□調節動作



●   PID式記錄調節儀

EH163-01

型號   EH□61-01  單筆儀     斷續脈沖型

       EH□61-01             斷續伺服型

       EH□61-01             電流輸出型

       FH□□01   雙筆儀     斷續脈沖型

       FH□□02              斷續伺服型

       FH□□03              電流輸出型

□：輸入信號    1：熱電偶    2：熱電阻    8：mV    9:mA



   PID記錄調節儀，把偏差（檢出值和設定值之差）進行PID運算，使操作端工作，通過選擇PID常數，可得到通一斷（ON-OFF)控制所得不到的良好的控制效果，為了使各種操作端都能使用，備有斷續脈沖型，斷續伺服型，電流輸出型三種輸出信號。



□規格

調節方式：斷續脈沖型PID式

斷續伺服型PID式

電流輸出型PID式

設定精度：輸入量程的±0.5％

PID值：比例帶（P）0-100％連接可變

積分時間（I）0.2-10min連接可變

微分時間（D）0-5min連接可變

調節點數：1點、雙筆儀僅第2筆

自動/手動切換：有

PD/PID切換：有

重量：約15.8kg(單筆儀)，約16.8kg(雙筆儀)

●斷續脈沖型PID式

輸出信號：斷續脈沖導通信號

接點容量：電阻負載-AC 100V 5A、AC 220V 2A

電感負載-AC 100V 2A、AC 220V 1A

斷續脈沖周期：5-60s連續可變

●斷續伺服型PID式

輸出信號：斷續伺服導通信號

接點容量：電阻負載-AC 100V 2A、AC 220V 1A/2kΩ(標準），135Ω（指定）

●電流輸出型PID式

輸出信號：DC 1-55mA（負載電阻6.0kΩ以下）（標準）

          DC 4-20mA (負載電阻1.3kΩ以下）

          DC 0-10mA (負載電阻2kΩ以下）



□調節動作

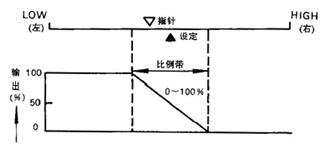

上圖所示只是比例作用的情況，在PID作用時，還加上積分作用和微分作用，故其輸不是原定義的輸出。

●   上限（下限）式記錄報警儀

            EH126-06                      EH136-06

型號    EH□26-◇    單筆、打點儀       共同設定

        EH□28-○    打點儀             個別設定

        FH□□06     雙筆儀             第2筆報警

        FH□□66     雙筆儀             第1、第2筆報警

GH□□□006  叁筆儀             第3筆報警

GH□□□066  叁筆儀             第2、第3筆報警



●   上下限式記錄報警儀

型號    EH□36-◇    單筆、打點儀       共同設定

        EH□38-○    打點儀             個別設定

        FH□□07     雙筆儀             第2筆報警

        FH□□77     雙筆儀             第1、第2筆報警

GH□□□007  叁筆儀             第3筆報警

GH□□□077  叁筆儀             第2、第3筆報警

       □：輸入信號    1：熱電偶    2：熱電阻    8：mV    9:mA

○:記錄點數     6、12點

◇：記錄點數     1、6、12點



   記錄報警儀從1點到12點能上限（下限）報警或上下限報警，報警設定由微型開關各點共同設定和由電位器個別設定。



□規格

報警方式：上限(下限)式、上下限式

設定精度：輸入量程的±0.5％

報警不靈敏區：輸入量程的0.6％

接點容量：AC 100V 1A、AC 220V 0.5A



●個別設定式

報警方式：上限(下限)式、上下限式

設定精度：輸入量程的±0.5％

報警不靈敏區：輸入量程的0.3％

接點容量：AC 100V 3A、AC 220V 1.5A

*上限(下限)式12點及上下限式多點報警單元為外附機箱



□報警動作





●   程序記錄調節儀

●   記錄調節

型號   EH□61-01P  斷續脈沖型PID式

       EH□61-01P  斷續伺服型PID式

       EH□61-01P  電流輸出型PID式

EH□21-01P  2位置式

□：輸入信號    1：熱電偶    2：熱電阻    8：mV    9:mA
