XFJ系列中型長圖自動平衡記錄（調節）儀
產品說明： XFJ系列中型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
XFJ系列中型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●中型長圖記錄儀表體積小，重量經，安裝在控制屏上可節省屏面，便于實現集中控制。
●儀表整個機架安裝在帶有滾珠結構的底板上，可以靈活地進拉出，維護和檢修十分方便。
□主要技術指標
指示基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：180mm
電源：AC 220V 50Hz 允許電壓變動：10%～ -15%
工作環境條件：溫度：0～50℃
相對濕度：10%～90%
重量：＜18kg
□型號表示
□□□□－□□□
|
□ 產品類別 |
X顯示儀表 |
|
□ 產品名稱 |
W）電位差計 |
|
□□ 產品特征 |
FJ）中型長圖 |
|
□記錄、調節形式 |
1）單筆劃線記錄 3）多點打印記錄 |
|
□□附加裝置名稱 |
00）無附加裝置 01）帶表面定值電接點 |
□原理框圖
□型號規格
本系列儀表，配合各種附加裝置，不僅對被測參數進行自動測量、指示和記錄，還能實現自動控制和調節。
型號規格如下：
|
型號 |
記錄點數及其附加裝置 |
規格 |
|
|
XWFJ-100 |
單筆 |
全行程時間2.5s 記錄紙速度：50、400、800mm/h 多點打印周期5s |
|
|
XWFJ-300 |
6,12點 |
||
|
XWFJ-101 |
單筆 |
全行程時間2.5s 記錄紙速度：50、400、800mm/h 給定值的設定范圍標尺的5%-95% 儀表接點數為2個多點打印周期5s XWFJ-301/XQFJ-301型儀表也可與JD-106型繼電器箱配套使用。 |
|
|
XWFJ-301 |
6,12點 |
||
□測量范圍
●電位差計
|
變送器種類 |
分度號 |
測量范圍 |
|
銅熱電阻 |
E |
0 |
|
0 |
||
|
0 |
||
|
0 |
||
|
200 |
||
|
400 |
||
|
鎳鉻-鎳硅 |
K |
0 |
|
0 |
||
|
0 |
||
|
0 |
||
|
0 |
||
|
400 |
||
|
500 |
||
|
600 |
||
|
鉑銠10-鉑 |
S |
0 |
|
0 |
||
|
600 |
||
|
鉑銠30-鉑銠6 |
B |
0 |
|
0 |
||
|
透鏡式輻射傳感器 |
F1 |
0 |
|
600 |
||
|
F2 |
700 |
|
|
900 |
||
|
900 |
||
|
1100 |
||
|
1200 |
||
|
直流電動勢 |
mV |
0-10 |
|
0-20 |
||
|
0-50 |
||
|
0-100 |
||
|
‐1-4 |
||
|
‐5-5 |
||
|
‐10-10 |
||
|
‐50-50 |
||
|
‐100-100 |
||
|
直流電流 |
mA |
0-10 |
|
4‐20 |
●平衡電橋
|
變送器種類 |
分度號 |
測量范圍℃ |
|
銅熱電阻 |
Cu50 |
0-30 |
|
0-50 |
||
|
0-100 |
||
|
Cu100 |
0-30 |
|
|
‐50-50 |
||
|
‐50-100 |
||
|
鉑熱電阻 |
PT100 |
0-50 |
|
0-100 |
||
|
0-150 |
||
|
0-200 |
||
|
0-300 |
||
|
0-400 |
||
|
0-500 |
||
|
200-400 |
||
|
200-500 |
||
|
‐50-50 |
||
|
‐50-100 |
||
|
‐100-50 |
||
|
‐100-100 |
||
|
‐150-150 |
||
|
‐200-50 |
||
|
‐200-500 |
注：如需要測量范圍一類表以外的特殊分度號，請在訂貨時協商，并需提供分度號的計算數據及確定選用記錄紙的相應規格。
□接線端子

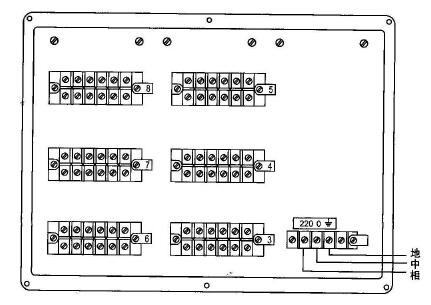

●XWFJ、XQFJ系列儀表接線端子分布圖
其中6，7，8為信號部分，3，4，5為控制部分

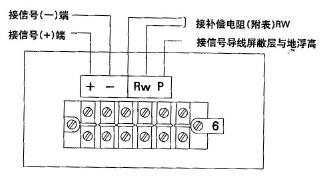

●XWFJ-100、XQFJ-100型單筆儀表外接線端子圖

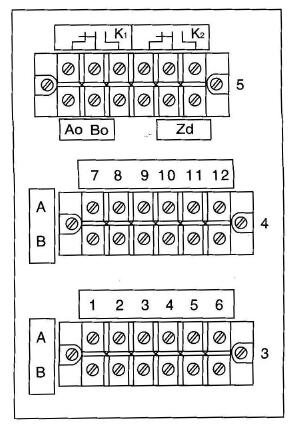

●XWFJ-101、XQFJ-101型 單筆儀表控制部分接線端子圖
●XWFJ-300、XQFJ-300型儀表外接線端子圖
XWFJ-300型6點記錄儀表（mV刻度 Rw電阻不裝）
XQFJ-300型6點記錄儀表

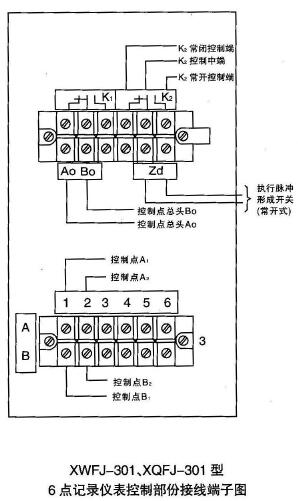

●XWFJ-301、XQFJ-301型控制部分接線端子圖
（信號部分接線端子圖同XWFJ-300、XQFJ-300型）

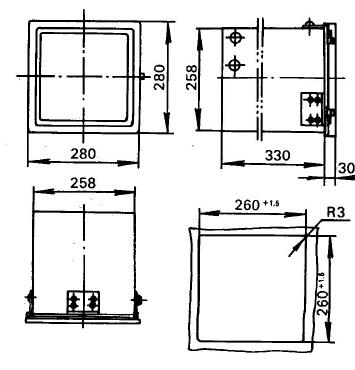

□外形及開孔尺寸 單位：mm
□訂貨須知
●訂貨時請注意下列各項內容：
型號
分度號
測量范圍
記錄點數
●舉例：
XWFJ-101
K
0~
6點
