磁電轉速傳感器
產品說明：磁電轉速傳感器產品簡述SZMB—9磁電轉速傳感器，能將轉角位移轉換成電信號供計數器計數。具有體積小，結構可靠，壽命長，不需電源和潤滑油等優點,非接觸就能測量各種導磁材料
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
磁電轉速傳感器產品簡述
SZMB—9磁電轉速傳感器，能將轉角位移轉換成電信號供計數器計數。具有體積小，結構可靠，壽命長，不需電源和潤滑油等優點,非接觸就能測量各種導磁材料如齒輪、葉輪、帶孔（或槽、螺釘）圓盤（或軸）的轉速及線速度。
磁電轉速傳感器主要技術指標
輸出波形：近似為正弦波（≥50r/min時）
輸出信號幅值：50r/min時≥300mV 傳感器鐵蕊和被測齒輪齒
頂間隙δ=0.5mm
被測齒論模數m≥2，齒數Z=60
材料電工鋼
信號幅值大小，與轉速成正比，與鐵蕊和齒輪頂間隙的大小成反比。但不成線性關系。
測量范圍：50～5000Hz
使用時間：連續使用
工作環境：溫度-20 ～ +60℃
輸出形式：X12K4P四蕊插頭
外形尺寸：φ16×（L+32）
重量：285g
傳輸線最大長度：10m

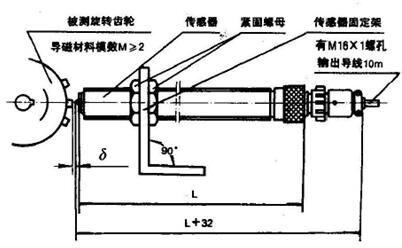

磁電轉速傳感器外形安裝示意圖
注：L=(60、80、120)mm
根據用戶要求可任意選擇。如：L=60mm,可寫成SZMB-9-60.
