萬用表可測試電路連續性并解決測量定位和識別問題

來源：上海自動化儀表有限公司作者：發表時間：2018-09-30 08:49:33【小中大】

     您的傳感器信號出現問題。也許它只是偶爾使用，也許有太多的噪音來建立強大的聯系，或者你可能只是不知道什么是錯的。抓住你的萬用表，讓我們看看我們能算出什么。


    那是什么？你不確定萬用表是什么，或者如何使用它？我們快點看看吧。畢竟，我們有一個傳感器需要排除故障。

    什么是萬用表？

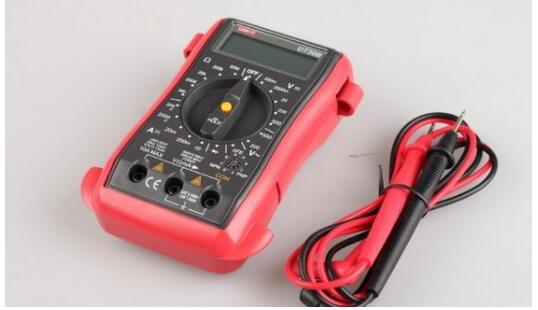

    上海自動化儀表股份有限公司萬用表是一種用于測試電路的電子儀器。萬用表可以測量電壓，電流，電阻和連續性，因此名稱：萬用表。萬用表對于故障排除至關重要。當電路或設備發生故障時，測試連續性（即，電路是否從電源到傳感器連續返回）和測量電壓/電流/電阻可以幫助定位和識別問題。

萬用表可測試電路連續性并解決測量定位和識別問題

    在萬用表上，您可以找到幾種可用于測試不同區域的設置。最常見的設置是：
    對于電流，交流（AC）和直流（DC），從微安或毫安到安培;
    對于電壓，交流和直流，測量從毫伏到幾百伏;
    對于電阻，測量從歐姆到兆歐。

    更高級的型號具有額外的設置來測量電容，分貝，頻率，電感或溫度。

    萬用表如何工作？
    魔法迷你精靈。

    在我們聽到精靈的消息之前，我們必須假設萬用表是使用基本電路理論設計的。（我知道，它遠沒有魔法精靈那么有趣。）歐姆定律規定了電路中任意兩點之間電壓，電流和電阻之間的固定關系：I = V / R（即電流等于電壓除以抵抗性）。與任何優秀的數學學生一樣，萬用表使用兩個已知量來求解第三個未知數量：
    為了測量電阻，測量由小電流產生的電壓變化。
    為了測量電壓，測量通過已知電阻的可量化的小電流所產生的運動。
    為了測量電流，通過與所討論的電流的特定比率的電阻來測量類似的運動。

    使用類似技術測量上述其他量（電容等）。

    上海自動化儀表股份有限公司萬用表是如何使用的？
    所以，你已經掌握了萬用表。怎么辦？讓我們運行三個簡單的測試，幫助我們找出問題所在。

    我們將從電路連續性開始。我們希望確保所有電線都正確連接。

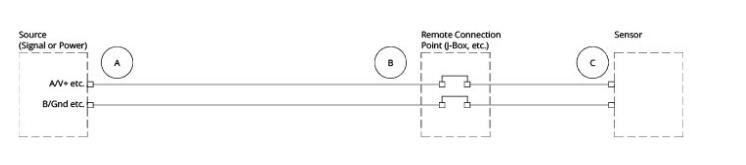

圖：用于萬用表測試連接的采樣電路
圖：用于萬用表測試連接的采樣電路

    1、斷開傳感器電源線的電源（圖中的A點）。
    2、將黑色探頭插入萬用表的COM（公共）端口。將紅色探頭插入VΩ端口。
    3、將萬用表設置為連續 - 符號看起來像這樣：?）））。
    4、將紅色探頭連接到傳感器的+線，并將黑色探頭連接到傳感器的地線。
    注意：通信線路通常比+線和線更復雜，并且會根據傳感器和控制系統的輸出而變化。有關更多信息，請參閱傳感器的用戶手冊或制造商。

    5、如果萬用表記錄讀數，則電路接線完好無損。如果萬用表沒有記錄讀數，則接線有問題。沿著源和傳感器之間的電路的各個部分重復這些步驟以隔離問題。
    6、此過程可以（也應該！）也可以使用傳感器的通信線路執行。

    確定了電路的連續性后，讓我們檢查電源電壓，但不要檢查源電壓。

    1、重新連接傳感器的電源。
    2、斷開傳感器上的電源線（圖中的C點）或最靠近傳感器的連接點（B點，如果傳感器上的傳感器電纜無法斷開）。
    3、保持相同的探頭 - 萬用表連接。
    4、將紅色探頭連接到輸入+導線，引腳或端子，將黑色探頭連接到接地線/引腳/端子。
    5、選擇萬用表上最接近但大于源電壓的DCV值。
    6、打開電源。
    7、確認傳感器的電壓在用戶手冊中建議的范圍內。如果是這樣，我們已經消除了源電壓問題。如果不是，電壓源至少是一個問題，如果不是問題。（無論哪種方式，關閉電源！）

    接下來，我們將檢查電路阻抗或電阻。通常，電路阻抗僅對通信電路（Modbus，Hart等）至關重要，但檢查對于其他電路仍然具有指導意義。

    1、重新連接傳感器上的電源線。
    2、斷開源處傳感器的通信線（A點）。
    3、保持相同的探頭 - 萬用表連接。
    4、和以前一樣，將紅色探頭連接到傳感器的+導線，然后將黑色探頭連接到傳感器的地線。
    5、許多使用通信協議的傳感器要求最低150Ω至180Ω，因此請選擇最接近但大于200Ω的萬用表上的歐姆值。如果電路阻抗低于用戶手冊建議的阻抗，則在電路中添加適量的電阻。
    6、如果萬用表未記錄阻抗，請選擇下一個最高的歐姆面額。如果電路的阻抗太高（而不是無限大），則需要從電路中移除一些東西（切換到較小的導線尺寸，過多的中間結等）。

    如果這些步驟無法幫助您識別并隔離問題，則傳感器可能存在問題。請聯系您的供應商或制造商以獲取傳感器的幫助。當然，我們上海自動化儀表有限公司隨時都可以為客戶提供支持。如果我們能為您做任何事情，請告訴我們。
