    1、放大稱重傳感器的輸出電壓信號（使用預先封裝的儀表放大器IC，由Arduino的ADC處理）。

    2、使用可與Arduino連接的高分辨率ADC。



    幸運的是，對于尋求即插即用解決方案以避免額外布線和編碼的人來說，有一個新的選擇：應變計稱重傳感器屏蔽。該電路板使Arduino和儀表放大器的連接變得更加容易。這種可堆疊的屏蔽可以與各種低輸出傳感器一起使用，例如稱重傳感器。它是精確放大測量的低成本解決方案，尤其適用于機器人，多通道系統，醫療儀器，工業過程控制等。該稱重傳感器盾采用AD8426雙通道儀表放大器。AD8426放大器產生的增益范圍為1至1000，具體取決于GAIN電阻值。每個通道的輸出參考電壓可通過兩個板載電位器進行調節。對于兩個通道，屏蔽還具有1000Hz的低通二階貝塞爾濾波器。

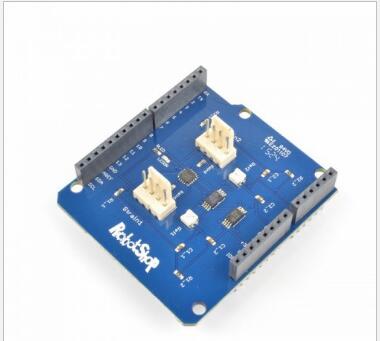

圖：應變式稱重傳感器護罩



    設置和接線：

    稱重傳感器通常有4根電線，但檢查所用裝置的接線非常重要：

    紅線：激勵+

    黑線：激勵 -

    綠線：信號+

    白線：信號 -

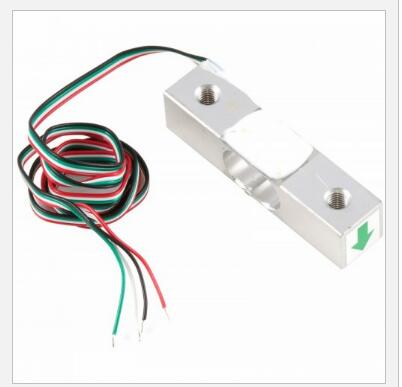

圖：5 kg微型稱重傳感器



    將上海自動化儀表股份有限公司稱重傳感器連接到屏蔽所需的部件：

    稱重傳感器屏蔽；

    稱重傳感器；

    Arduino董事會；

    4 x 0.1英寸間隔F / F跳線（一端剝線）；

    熱縮（可選）；

    烙鐵。

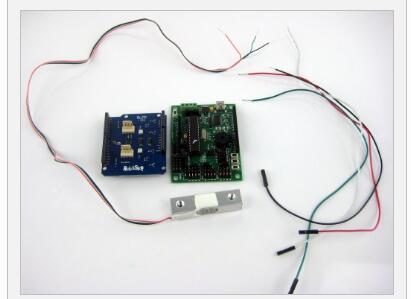

圖：需要的部件



    將F / F跳線焊接到稱重傳感器線。為避免在連接稱重傳感器時混合電線，您可以選擇與稱重傳感器相同的顏色線：

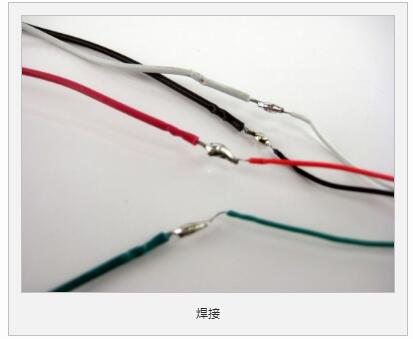

圖：焊接



    在焊接區域添加熱收縮：

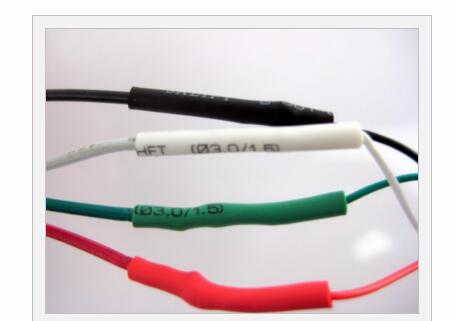

圖：熱收縮



    將稱重傳感器連接到稱重傳感器放大器屏蔽：

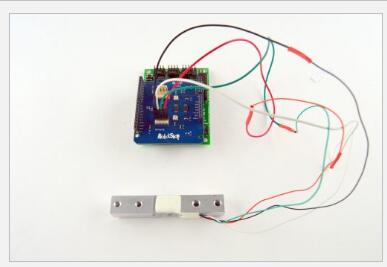

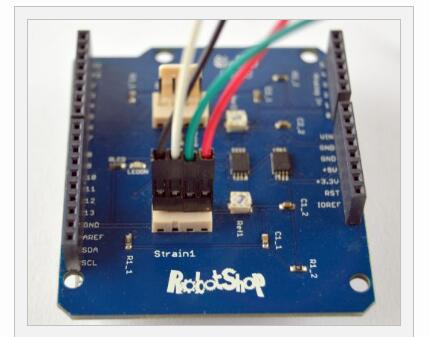

圖：連接稱重傳感器



    將稱重傳感器放大器屏蔽層疊在Arduino板上：



圖：堆疊稱重傳感器護罩



    所述稱重傳感器盾分別采用模擬引腳A0和A1為應變1和應變2輸入。電路板上的白色連接器是4針Molex連接器，間距為0.1英寸。每個通道有兩個修改可用于調整屏蔽的輸出電壓，如下所述：

    獲得每個通道的放大增益取決于Gain1 / Gain2電阻。AD8426的默認增益為1，沒有增益電阻。屏蔽的標準增益電阻值為100歐姆（對于每個通道），增益為495.這些電阻可以根據用戶的應用進行更換。可以使用以下增益公式計算增益（來自AD8426數據表）：Rgain = 49400 /（增益-1）

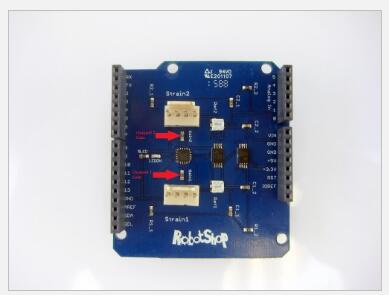

圖：放大器增益電阻



    參考電壓

    參考電壓功能用于將輸出信號偏移到中間電源電壓，以與單個電源ADC一起使用。可以使用與每個通道相關的板載電位計設置參考電壓。

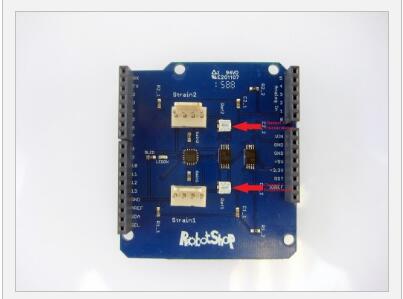

圖：通道1和2參考電壓



    Arduino示例代碼

    該Arduino示例代碼讀取模擬引腳0（應變1）和模擬引腳1（應變2），以便可以通過線性插值校準稱重傳感器。
