淺談壓力變送器的壓力、壓差、流量、液位以及密度6個應用

來源：上海自動化儀表有限公司作者：發表時間：2018-12-20 08:46:39【小中大】

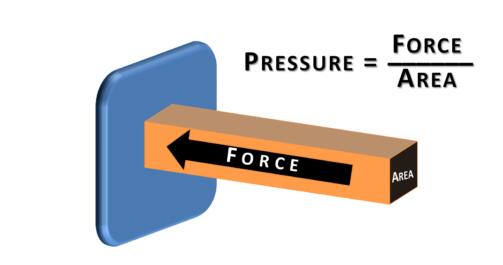

1、壓力

壓力被認為是一種基本測量，因?yàn)樗诙鄠€(gè)過程應用中用于測量不同的過程變量，例如：壓力，壓差，流量，液位，密度等。

壓力變送器應用

2、差壓

差壓是某個壓力值和參考?jí)毫χg的大小差異。在某種意義上，絕對壓力也可以被認為是差壓，具有全真空或零絕對值作為參考?jí)毫Α１韷阂部梢员徽J(rèn)為是壓差，因?yàn)樵诒韷合拢髿鈮菏菂⒖級毫Α?/div>

3、流量

差壓變送器的常見應用是用于檢測流量。諸如圖4-1中所示的主要流動元件具有內部限制。這種限制減小了工藝流過的管道的橫截面積。這種限制導致流體速度在經過限制時增加。因此，緊靠限制器上游的流體具有比緊接限制器下游的流體更低的動能（速度）。通過限制的動能的這種增加通過勢能的相應降低（靜壓）來平衡。放置在限制器兩側的龍頭看到由于流體的勢能降低而產生的靜壓差。

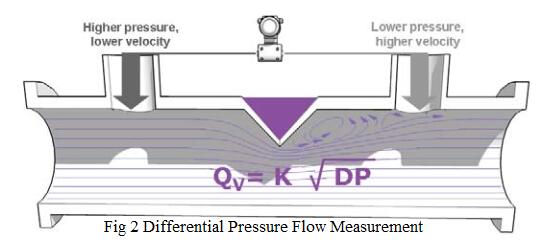

示例：差壓變送器從上游壓力中減去下游或較小的壓力。該壓力差通常非常低，通常從1“水柱到750”水柱（0.24到186KPa），取決于流體和流速。差壓流量測量的一般表示如圖2所示。

通過流中的障礙物測量流速的變送器的輸出與流動不是線性的。為了使信號與流動成線性關系，有必要通過提取壓差信號的平方根來執行算術轉換。電子差壓變送器可用于儀器內置的平方根提取電子設備。

4、液位

可以使用差壓式變送器或表壓式變送器進行液位測量。通常，這是基于罐是否向大氣開放或是否關閉來確定的。

打開水箱

開放式水箱液位測量意味著水箱向大氣開放。在敞口罐應用中，任何大氣壓力的變化都會影響罐內的過程流體壓力。在這種類型的液位測量應用中，變送器的低壓側測量大氣壓力，從而抵消大氣壓力對油箱液位的影響。變送器的高壓側連接到油箱，從而測量油箱中的實際液位。

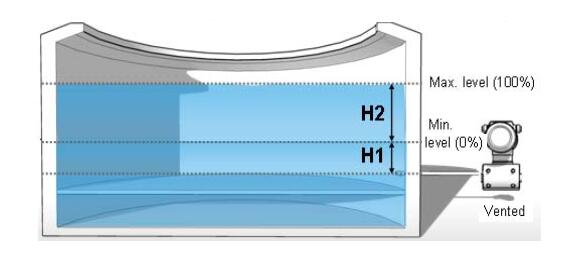

圖3打開水箱液位測量

當要測量的水平是開放式水箱時，通常會指示儀表變送器。它可以是單端口或雙端口，單端口較便宜，但由于所需的壓力范圍較小，因此可能需要雙端口。

DP范圍計算如下：

下限值= [H2 * G1]

上限值=下限值+ H1 * G1

其中

G1 =工藝液體的比重

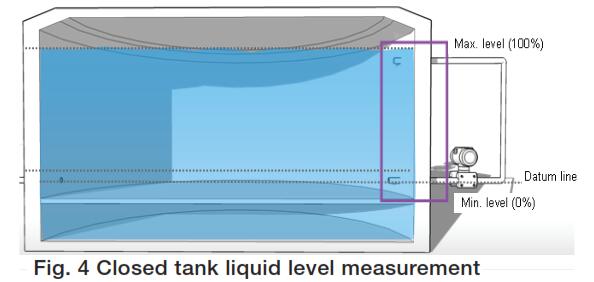

封閉罐

封閉罐應用是將罐或容器與大氣密封的地方。當過程流體從罐中填充或排空時，罐內的壓力可以從正壓力變?yōu)檎婵铡３堑玫窖a(bǔ)償，否則內部罐壓力的這種變化會直接影響測量的液位。將差壓變送器的低側管道安裝到油箱頂部可輕松實現此目的。

當要測量的水平是閉式水箱時，需要差動變送器。DP范圍計算如下：

下限值= [H2 * G1]

上限值=下限值+ H1 * G1

其中

G1 =工藝液體的比重

較低的范圍值= [H2 * G1] - H4 * Gw，

較高的范圍值=較低的范圍值+ H1 * G1

其中

G1 =處理液

Gw的比重=濕腿液的比重

在遠程密封的情況下，范圍計算根據以下公式：

較低的范圍值= H1 x SG - H3 x SGc，較高的

范圍值=較低的范圍值+ H2 x SG

其中

SG =處理液的

比重SGc =毛細管中液體的比重

計算示例

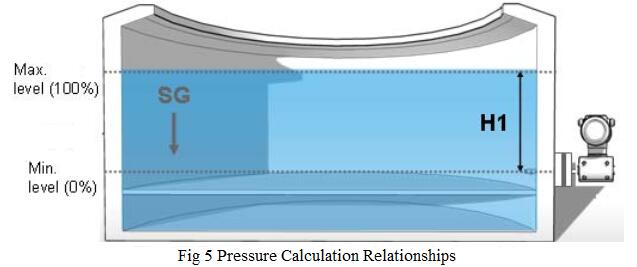

要計算罐底部的壓力，必須知道h1的值，單位為厘米或英寸（圖5）。例如，如果h1是14“，并且罐中的材料是水，那么我們可以將底部的壓力表示為14”H 2 0。

但如果水箱中的液體不是水，則必須進行轉換以在“H 2 0 ”中指定。執行此操作的公式為：

h =（h“）x（SG）

哪里：

h =液體頭，H 2 0

h“=實際液體頭，以英寸為單位

SG =罐中流體的比重（無量綱）

比重（SG）是與相同體積的水相比的單位體積液體的相對重量。例如，汽油的SG約為0.8。因此，一升汽油重量為一升水重量的8/10或80％。

因此，當指定罐中液柱的壓力時，需要識別液體并獲得其SG。

氣泡管液位測量

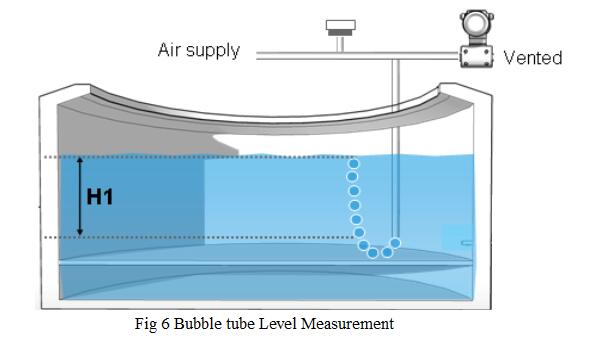

液位測量的另一種方法是借助于氣泡管或氣泡管，圖6.這可以應用于開放或封閉的罐。在插入罐中的管道上保持恒定的空氣壓力或與罐內容物相容的氣體。隨著液位變化，變送器測量的背壓是直接液位測量。優點是只有管道材料暴露在過程中 - 而不是變送器。但是，該過程對通過它的氣體不敏感。

DP范圍計算如下：

下限值=最小孔口背壓

上限值=下限值+ H1 * G1

其中

G1 =工藝液體的比重

5、接口電平測量

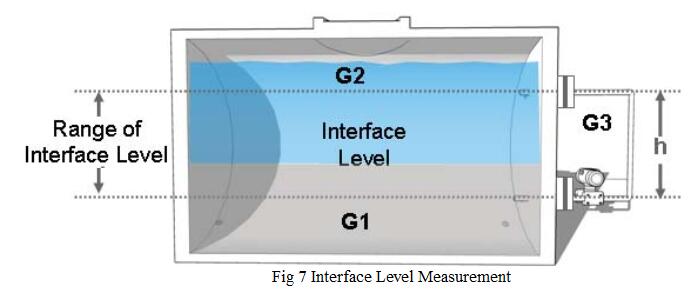

界面水平測量，即，測量?jī)煞N分離的液體（例如油和水）之間的界面的液位也可以使用圖7中所示的差壓變送器來進行。

液體1和2具有不同的密度，并且只要罐中的總液位高于頂部龍頭，并且只要距離h保持恒定，密度的變化以及因此流體靜壓力將隨界面水平而變化。更改。

該措施既可以應用于開放式或封閉式罐體，也可以應用于清潔或臟污的液體中。選擇合適類型的儀器，包括法蘭安裝或遠程密封，與液位測量相同。

DP范圍計算如下：

下限值= H1 *（SG1 - SGc）

上限值=下限值+ H1 *（SG2 - SGc）

其中

SG1 =較低比重

SGc =毛細管

SG2 中液體的比重=較高比重液體

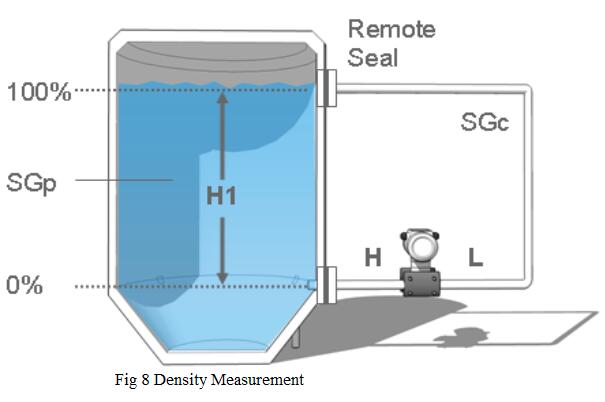

6、密度測量

前述原理導致罐中的密度測量。在這種情況下，根據密度的變化，罐中密度變化的均勻液體將在變送器上施加變化的壓力。

只要水平保持在頂部水龍頭之上，并且只要h恒定，發射器將響應密度的變化。密度是每單位體積的重量，例如，每立方米千克。如果密度增加，則下部抽頭上的壓力增加，發射器輸出也增加。通常，如在液位測量中，使用差壓變送器，因?yàn)榭缇嘞鄬?duì)較低。

該措施可以應用于開放式或封閉式罐體，也可以應用于清潔或臟污的流體。選擇合適類型的儀器，包括安裝式或遠程密封，與液位測量相同。DP范圍計算如下：

較低的范圍值= H1 x（SGpl - SGc）較高的

范圍值=較低的范圍值+ H1 x（SGph - SGpl））

其中

SGpl =處理液的最小比重

SGc =毛細管

中液體的比重SGph =處理液的最大比重

體積（罐內產品）

一旦確定了罐中的產品水平，就可以計算過程流體的體積。如果體積和測量水平之間的關系對于具有圓柱形狀的罐是線性的，則對于其他形狀不是這
