氣動調節閥工作原理應用詳談
來源：上海自動化儀表有限公司作者：發表時間：2018-12-25 08:55:57【小中大】
上海自動化儀表有限公司氣動調節閥是一種工作在力平衡原理上的儀器，用于根據從控制器或手動裝載站接收的氣動信號定位調節閥桿，而不管填料箱摩擦，執行器滯后或閥塞上的不平衡力。因此，氣動調節閥確保了閥門的可靠和準確的操作。
工作原理
上海自動化儀表有限公司調節閥是力平衡裝置，其中，確保插頭，這是直接正比于控制器輸出壓力的位置。氣動調將控制信號和閥門桿產生的力通過運動連接器和反饋凸輪進行比較，從而輸送或排出進入調節閥執行器的空氣。
儀表空氣信號應用于信號膜片。信號的增加將驅動隔膜和擋板連接桿在右邊。然后，擋板連接桿將打開供應擋板，允許供應壓力進入連接到致動器隔膜的輸出。當擋板連接桿向右偏轉時，排氣擋板保持關閉。增加信號的效果是增加致動器中的壓力。致動器中的這種增加的壓力驅動閥桿向下并順時針旋轉定位器桿。杠桿的這種順時針旋轉導致范圍彈簧通過凸輪的壓縮。當閥桿到達控制器所要求的位置時，范圍彈簧中的壓縮將產生平衡力，從而導致擋板的關閉。
如果控制信號減小，信號膜片施加的力也將減小，并且來自范圍彈簧的力將推動擋板連接桿向左，打開排氣擋板。這導致致動器隔膜壓力降低并允許閥桿向上移動直到建立新的力平衡。

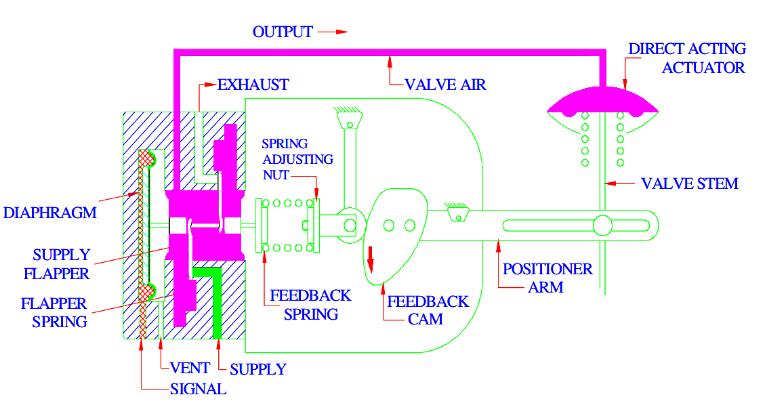

直動式調節閥
反向調節閥
