上海自動化儀表有限公司的PLC產品SUPNOVA 300 系統概述

來源：上海自動化儀表有限公司作者：發表時間：2019-02-22 08:52:27【小中大】

系統概述
上海自動化儀表有限公司的PLC產品SUPNOVA 300 系統概述

    上海自動化儀表有限公司系統工程公司是自儀股份旗下的專業系統公司，公司具有強大的解決方案能力，長期從事于核能、電站、冶金、化工、輕工、環保、食品加工及農業現代化等領域的自動化系統控制。
    上海自動化儀表有限公司結合多年的DCS行業經驗和PLC最新的技術發展，推出了新一代PLC產品SUPNOVA 3000該系統技術先進，使用方便，功能齊全，結合公司強大的工程服務能力，將為您的自動化需求提供一個優異性價比的解決方案。
    系統特點
    面向未來的解決方案
    SUPNOVA 300系統為適用于集散要求的緊湊型模塊化的自動控制系統。
    SUPNOVA 300系統模塊與西門子S7-300系統在引腳和功能上是兼容的，因此，兩種模塊是可以并行連接的。由于SUPNOVA系統的所有模塊多樣化的組合，因此能為低端到高端的各種類型用戶提供合理的解決方案。
    *與西門子S7-300兼容
    *可以用SUPNOVA 300 SUPNOVA TOOL或者西門子STEP7編程
    *循環周期短
    *運行可靠性高
    *工作和負荷內存大
    *MMC卡可達64M，作為可選擇的外部存儲器
    *集成Profibus-DP的從站CPU
    *集成以太網接口的CPU
    *系統模塊化，安裝靈活
    *結構堅固耐用
    *無風扇運行

    中央模塊
    2種不同的CPU( 314和315)擁有很大的存儲能力和很短的循環周期，CPU315集成以太網通訊口，因此可以滿足高端用戶的要求。同時還擁有很大的性能優勢。
    *采用SUPNOVA TOOL或者西門子STEP7編程。
    *集成的MPI接口可以連接控制單元和操作面板，也可以和其他支持MPI的設備通訊。SUPNOVA的綠電纜可以實現PC和CPU之間點到點通訊，從而降低了成本。同時可以不使用1\IPI適配器。
    *各種CPU均帶有Profibus-DP接口
    *外部存儲MMC卡可達64M，可用于程序、文件、數據等的存儲。

    模塊尺寸
    單寬H*W*D)，mm:40*125*120
    雙寬H*W*D)，mm:80*125*120

    運行安全
    *背板總線上的所有模塊隔離
    *電磁兼容/爆破符合IEC61000-4-2/IEC6100-4-4（3級）
    *抗震和抗沖擊符合IEC60068-2-6/IEC 60068-2-27（1G/12G）
    *工作溫度0...+60℃
    *儲藏溫度-25...70℃
    *相對濕度5...95%，無凝結
    *供電電壓DC 24V一15…+20%

    附件/軟件
    *綠電纜，用于PLC與PC之間
    *存儲MMC卡，可以用于SUPNOVA系統所有的CPU
    *存儲模塊Flash-EPROM和RAM，可用于西門子31X系列CPU
    *用于SUPNOVA系統和西門子S7-300系統的導軌
    *前連接器
    *90°和直角出線的DP連接器，以及Profibus電纜
    *SUPNOVA TOOL 7是用于編程、診斷、仿真和測試的編程軟件
    *參數配置軟件WinNCS

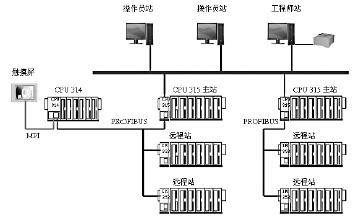

    系統框架圖
系統框架圖

    電源模塊
    電源模塊NV307-1BA00
 電源模塊
    1、輸出電壓24V,2,5A
    2、適合全球引用而無需轉換
    3、大功率
    4、安裝在專用導軌上
    技術指標
    電氣參數
    額定輸入電壓    AC 100…，240V
    額定頻率        50/60HZ
    額定輸入電壓    DC24V
    殘余波紋        <100mVss
    額定輸出電流     2.5A(60W)
    最大輸出電流     4A
    額定輸出電流     0.3A/AC 230V
    沖擊電壓(冷啟動)   最大30A
    緩沖時間        >20ms/AC230V
    功效            額定電流下約90%
    功耗            最大7 W
    無載運行        約1.5w
    一般參數
    狀態指示燈LED      供電電壓正常（綠色）
                       過載（黃色）
                       過載（紅色）
    一般保護           短路，過載，無載運行，過熱，IP20

CPU模塊
    CPU模塊
    CPU NV314-1SL01
CPU模塊

    .指令和西門子S7-300兼容
    .可以用SUPCONTROL 300的ProPLC7或西門子STEP7編程
    .直接用SUPCONTROL 300公司的綠電纜，通過MPI接口編程。不需要MPl適配器。
     MPI也可以用連接器和操作面板
    .外部存儲器MMC卡可達64MB
    .集成的現場總線接口可以作為Profibus-DP主從站接口
    技術指標
    電氣參數
    供電電壓L+         DC24V
    電流消耗L+         最大1.1A
    功耗                最大20W
    底板總線供電電流    最大3.5A

    CPU參數
    工作內存（KB）      96
    負荷內存            144
    后備電池/時鐘       有/有
    位存儲              8192
    計時器/計數器       256/256
    數字量/模擬量I/O尋址范圍    1024/1024字節
    位/字處理時間（?s）  0.18/0.78
    塊
    0B1/10/20/35/40/80/82/85/86/100/121/122

    Profibus-DP參數
    從站:
    I/O數據范圍         64/64字節
    傳輸數率            9.6KBaud到12MBaud
    主站:
    可連接從站          最大125(每段32個)
    最大I/O字節        1024/1024
    傳輸數率            9.6KBaud到12MBaud
