全面分析關于稱重傳感器的定義、構造以及類型分類
來源：上海自動化儀表有限公司作者：發表時間：2019-09-06 09:17:41【小中大】
用于測量載荷或重量的應變儀 - 彈性構件組合裝置稱為稱重傳感器。它利用彈性構件作為主傳感器和應變儀作為次級傳感器。合適的平面區域作為重量支架放置在元件上。然后，應變儀附接到彈性構件。
稱重傳感器的構造

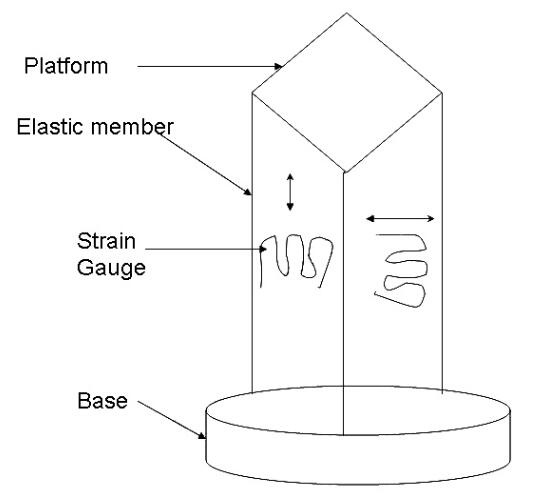

下圖所示為稱重傳感器的構造圖。在施加載荷時，彈性構件將變形或偏轉。由于應變儀附接到彈性構件，應變儀可能由于張力而伸長或壓縮。這會改變其長度，反過來又會變化。通過測量應變儀的電阻變化，可以計算施加的載荷。
這種布置使用四個應變儀，每個應變儀彼此安裝在90°。在施加載荷時，由于張力，兩個應變儀經歷伸長或拉伸應力，而另外兩個受到壓縮。由于稱重傳感器是圓柱形，軸向壓縮載荷會導致垂直測量儀產生負應變，周向測量儀產生正應變。這兩種菌株并不相同。通過使用橋接電路，測量應變儀的電阻，從而測量未知的施加負載。
稱重傳感器的類型
稱重傳感器類型根據三個標準進行分類。
-稱重傳感器的工作原理
-稱重傳感器的構造
-稱重傳感器的電氣特性
稱重傳感器的工作原理
-壓縮原理
-基于拉伸的工作
-普遍
-基于剪切
稱重傳感器的構造
-S型結構稱重傳感器
-加載按鈕類型
-單端剪切梁
-雙端剪切梁稱重傳感器
-單柱和多柱稱重傳感器
-薄餅稱重傳感器
-膜片/膜
-扭轉環稱重傳感器
稱重傳感器的電氣特性
-基于模擬和數字屬性的稱重傳感器
-基于電阻和電容的
-基于壓電和無線的稱重傳感器
